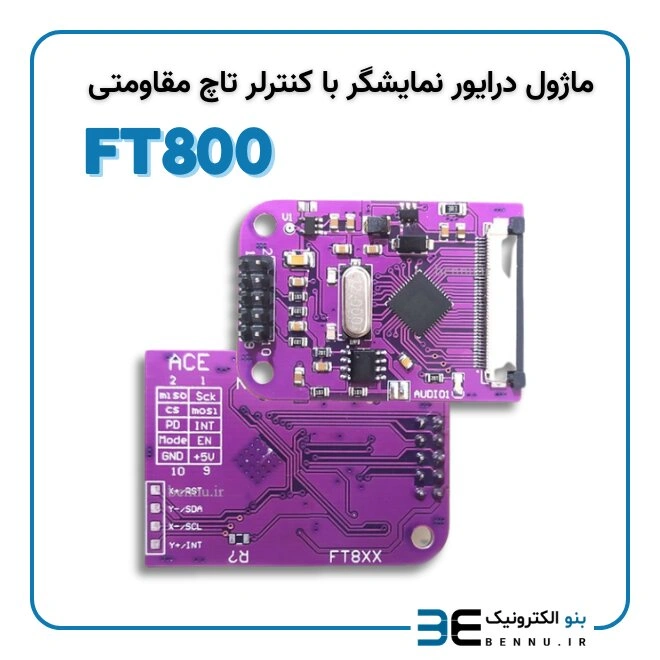

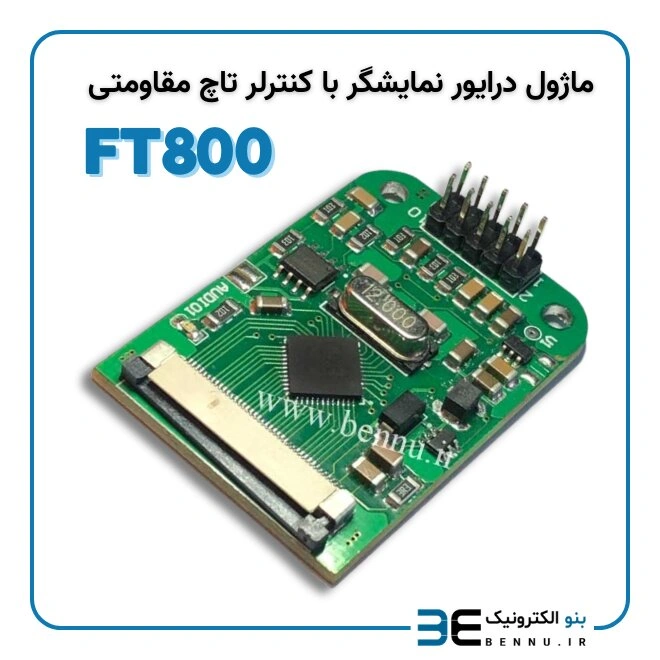

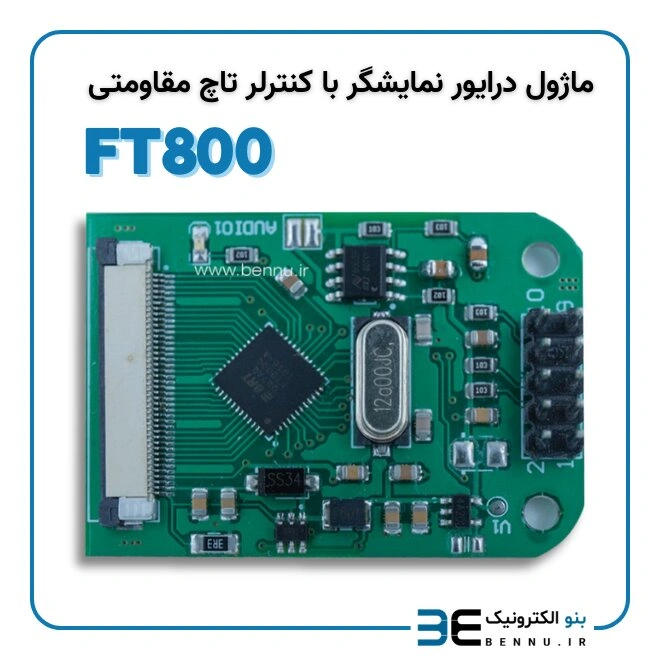

ماژول درایور نمایشگر TFTLCD دارای کنترلر تاچ مقاومتی FT800

ماژول درایور نمایشگر TFTLCD دارای کنترلر تاچ مقاومتی FT800 یک درایور نمایشگر گرافیکی TFT می باشد که با استفاده از آن به راحتی می توان LCDهای تا رزولوشن 500×500 را توسط انواع میکروکنترلرهای دارای ارتباط SPI و I2C راه اندازی کرد.

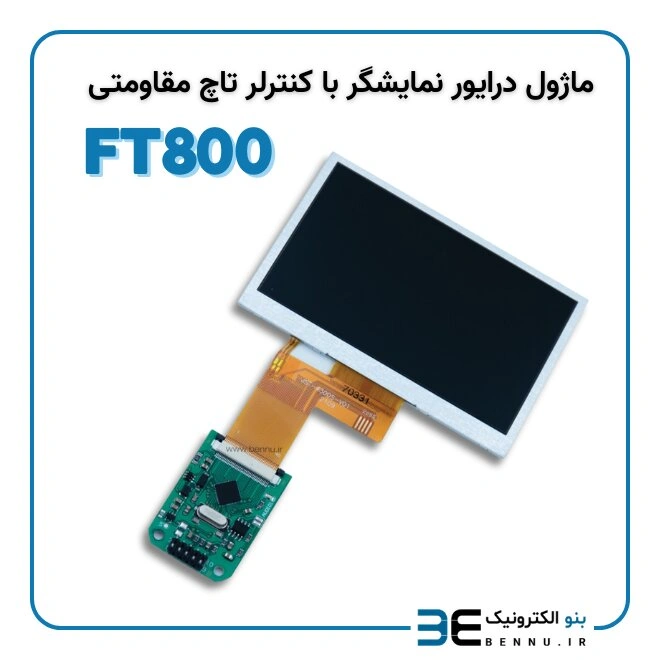

ماژول FT800 تمام سخت افزار مورد نیاز جهت راه اندازی نمایشگرهای TFT را دارا می باشد. فقط کافیست LCD خود را انتخاب کرده و آن را به برد متصل کنید و سپس با استفاده از خانواده های مختلف میکروکنترلرها اقدام به راه اندازی نمایشگر کنید.
بر روی این تراشه درایور تاچ مقاومتی و خروجی صوتی لحاظ گردیده است.
دقت کنید با استفاده از این برد شما به راحتی می توانید یک HMI حرفه ای را طراحی کنید.
برخی از مشخصات ویژه تراشه به شرح زیر می باشد:
مناسب برای نمایشگرهای TFT با رزولوشن QVGA و WQVGA
دارای رابط RGB موازی
سخت‌افزار Dithering امکان پشتیبانی از ۲۴ بیت (True Color) را
روی رابط ۱۸ بیتی فراهم می‌کند
دارای ۲۵۶ کیلوبایت حافظه داخلی اشیاء
امکان ذخیره تا ۲۰۰۰ شیء در Display List به حجم ۸ کیلوبایت
کنترلر داخلی از پنل‌های لمسی مقاومتی ۴ سیمه (4-wire) پشتیبانی می‌کند
خروجی PWM برای تنظیم‌پذیری روشنایی نمایشگر
پشتیبانی از Anti-aliasing برای بهبود کیفیت ادراک تصویر
کم‌مصرف: جریان معمول ۳۵ میلی‌آمپر در حالت فعال و ۲۵ میکروآمپر در حالت خواب
ویجت‌ها (مکانیزم‌های نوآورانه) ساخت آسان اشیاء پیچیده را ممکن می‌کنند (مثل ساعت آنالوگ)
خروجی صوتی یکپارچه: پخش بوق، تُن، یا صدای ضبط‌شده
رابط SPI یا I²C برای ارتباط با میکروکنترلر سیستم
پکیج 48LD QFN کم‌جا و صرفه‌جویی‌کننده در فضا

Features
– Targeted at QVGA and WQVGA resolution TFT displays
– with parallel RGB interface
– Dithering hardware provides 24-bit (true color) support
– on an 18-bit interface
– 256k internal object memory
– Store up to 2000 objects in 8kb display list
– Inbuilt controller supports 4-wire resistive touch panels
– PWM output for programmable display brightness
– Anti-aliasing support improves display perception
– Low-power – 35mA typical in active mode down, and 25uA in sleep mode
– Widgets (innovation mechanisms) allow easy creation of complex objects (e.g analog clocks)
– Integrated audio output – play beeps, tones, or recorded audio
– SPI or I²C interface to system microcontroller
– Space saving 48LD QFN package

نکته: دقت کنید جهت استفاده در مد Spi باید پین MODE به زمین متصل شود.
