آی سی AM29F200BB-44PIN

کاربرد متداول: حافظه فلش در ECUهای خودرو (ال 90، 206، ریو، ECU گاز زیمنس) و سیستم‌های کنترل صنعتی

آی سی AM29F200BB-44PIN یک حافظه فلش ۵ ولت از نوع Boot Sector با ظرفیت ۲ مگابیت است که به‌صورت 256K×8 بیت (Byte Mode) یا 128K×16 بیت (Word Mode) سازمان‌دهی می‌شود. این چیپ به‌دلیل سرعت دسترسی بالا، پایداری طولانی‌مدت داده و ولتاژ کاری ۵ ولت، یکی از گزینه‌های استاندارد در صنعت خودروسازی و سیستم‌های کنترل الکترونیکی است و به‌طور گسترده در ایسیوهای خودرو مثل ECU ال ۹۰، ۲۰۶، ریو و ECU گاز زیمنس به‌عنوان حافظه برنامه و داده استفاده می‌شود.

AM29F200BB بر پایه فناوری ساخت 0.32μm تولید شده و با قطعه Am29F200A با فرآیند 0.5μm سازگار است؛ بنابراین در بسیاری از بردها و ECUهای قدیمی‌تر نیز می‌تواند جایگزین مناسبی باشد (مطابق دیتاشیت: Compatible with 0.5 μm Am29F200A device). این حافظه برای خواندن و نوشتن تنها به ۵.۰V ±10% نیاز دارد که موجب کاهش نیاز توان در سطح سیستم و ساده شدن طراحی تغذیه می‌شود.

از نظر کارایی، این آی‌سی Access Time تا 45ns را ارائه می‌دهد و در عین حال مصرف جریان بسیار پایینی دارد: جریان فعال خواندن در حالت بایت حدود 20mA و در حالت ورد حدود 28mA، جریان برنامه/پاک کردن حدود 30mA و جریان استندبای تنها در حدود 1µA (typical) است. این ویژگی‌ها باعث می‌شود AM29F200BB برای کاربردهای خودرویی و صنعتی که همزمان به سرعت بالا و مصرف پایین نیاز دارند، بسیار مناسب باشد.

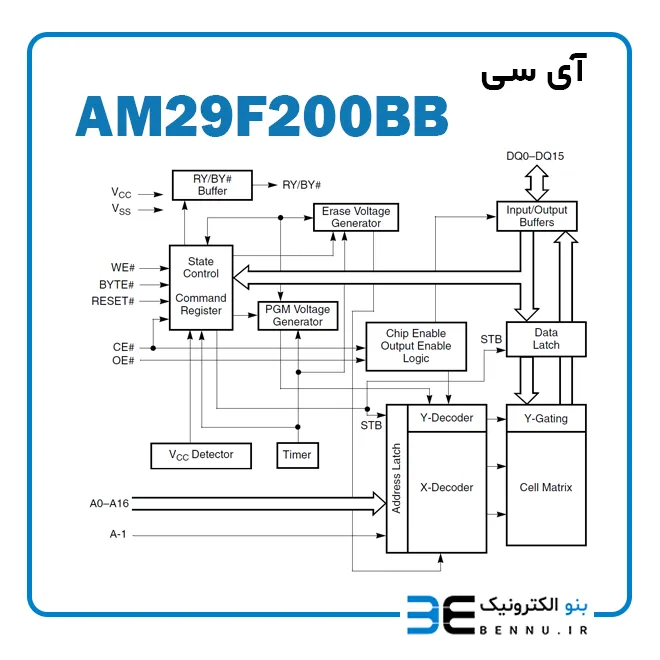

از نظر دوام، دیتاشیت حداقل 1,000,000 چرخه نوشتن/پاک کردن و ۲۰ سال نگهداری داده در دمای 125°C  را تضمین می‌کند؛ این یعنی در شرایط سخت محیطی خودرو، این حافظه می‌تواند در طول عمر سیستم با اطمینان بالا کار کند. مجموعه‌ای از الگوریتم‌های داخلی مانند Embedded Program Algorithm و Embedded Erase Algorithm فرآیند Program/Erase را به‌صورت خودکار انجام داده و با استفاده از Data# Polling، Toggle Bit و خروجی سخت‌افزاری RY/BY#، پایان عملیات را اعلام می‌کنند. همچنین قابلیت Erase Suspend/Resume به سیستم اجازه می‌دهد در حین پاک کردن یک سکتور، از سایر سکتورها داده بخواند، و پین RESET# برای ریست کردن State Machine داخلی و بازگشت به حالت خواندن تعبیه شده است.

ویژگی‌های اصلی آی‌سی فلش AM29F200BB-44PIN

نوع حافظه: فلش مموری CMOS فقط 5 ولت، Boot Sector Flash
ظرفیت: 2 مگابیت
ولتاژ کاری: 5.0V ±10% برای عملیات خواندن و نوشتن
فرآیند ساخت: 0.32µm، سازگار با Am29F200A فرآیند 0.5µm
سرعت دسترسی: تا 45ns
حالت بایت: 20mA
حالت ورد: 28mA
جریان برنامه/پاک کردن (typical): 30mA
جریان استندبای (typical): 1µA
معماری سکتورها (Byte Mode):
1×16KB، 2×8KB، 1×32KB، 3×64KB

قابلیت‌ها:
Sector Erase و Full Chip Erase
Sector Protection (قفل سکتور، Temporary Sector Unprotect)
Embedded Program/Erase Algorithms
Data# Polling و Toggle Bit برای تشخیص پایان عملیات
خروجی RY/BY# برای نمایش سخت‌افزاری وضعیت آماده/مشغول
Erase Suspend / Erase Resume
پین سخت‌افزاری RESET#
دوام نوشتن/پاک کردن: حداقل 1,000,000 چرخه تضمین شده
نگهداری داده: 20 سال در دمای 125°C
سازگاری: مطابق استاندارد JEDEC، سازگار با فلش‌های تک‌منبع تغذیه
پکیج: 44-pin SO (نسخه 44 پایه مخصوص ECU)
نصب: SMD/SMT
