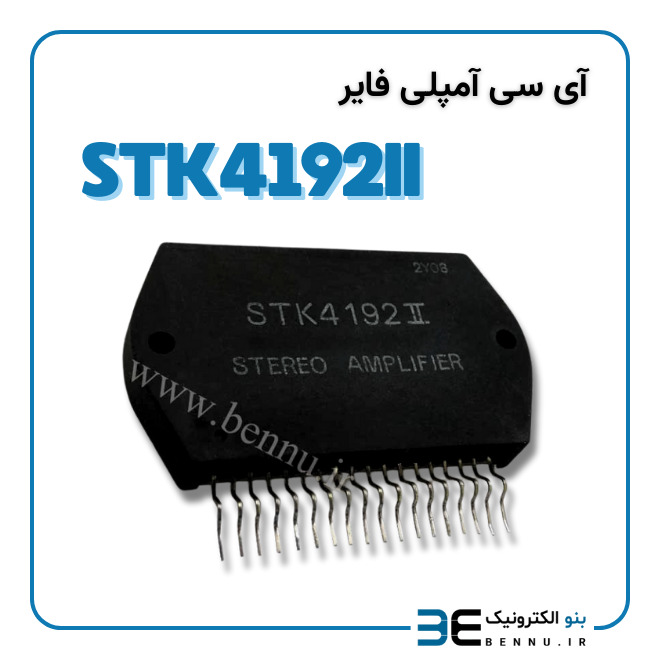

آی سی آمپلی فایر STK4192II

آی‌سی آمپلی‌فایر STK4192II از SANYO یک Thick-Film Hybrid دوکاناله است که برای ساخت و تعمیر آمپلی‌فایرهای صوتی خانگی و صنعتی انتخابی مطمئن محسوب می‌شود. این تراشه در بازه خروجی ۵۰ وات + ۵۰ وات با THD 0.4% عمل می‌کند و در سری STK4102II/‏STK4101V از نظر چیدمان پایه‌ها pin-compatible است؛ بنابراین ارتقا یا جایگزینی بردهای موجود را ساده می‌سازد. وجود مدار Mute  نویزهای پاپ را هنگام روشن/خاموش‌شدن حذف می‌کند و به‌دلیل تضمین دما تا ۱۲۵°C، اندازه هیت‌سینک موردنیاز کاهش می‌یابد. برای دستیابی به عملکرد نامی، تغذیه ±۳۵V و بار ۸Ω توصیه می‌شود. این مجموعه ویژگی‌ها، در کنار پاسخ فرکانسی گسترده، STK4192II را برای سیستم‌های Hi-Fi، آمپلی‌فایرهای DIY، تجهیزات صوتی حرفه‌ای و پروژه‌های آموزشی مناسب می‌سازد.

کاربردها
آمپلی‌فایرهای استریو خانگی و حرفه‌ای، ارتقای آمپلی‌فایرهای مبتنی بر سری STK410x، سیستم‌های صوتی کم‌نویز و پروژه‌های DIY/آموزشی.

ویژگی‌های فنی
نوع: AF Power Amplifier، Thick-Film Hybrid
کانال‌ها: 2 (استریو)
توان خروجی: 50W + 50W @ THD=0.4%
ولتاژ تغذیه پیشنهادی: ±35V (اسپلیت)
بار نامی: 8Ω
THD: 0.3% @ 1W, 1kHz
پاسخ فرکانسی: 20Hz … 50kHz
مدار داخلی: Muting برای حذف پاپ‌نویز
دمای سابسترا (مجاز): تا 125°C
θj-c: 1.8°C/W

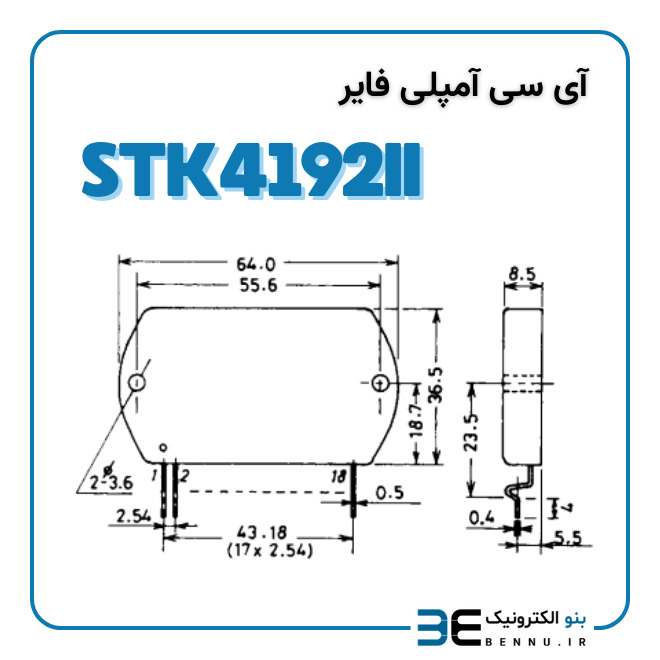

پکیج: ماژول هیبرید STK

نکات طراحی
برای نویز پایین و پایداری، از خازن‌های دکوپلینگ نزدیک پایه‌های تغذیه استفاده کنید و بار ۸Ω را با تغذیه ±۳۵V در نظر بگیرید تا به توان نامی برسید.
