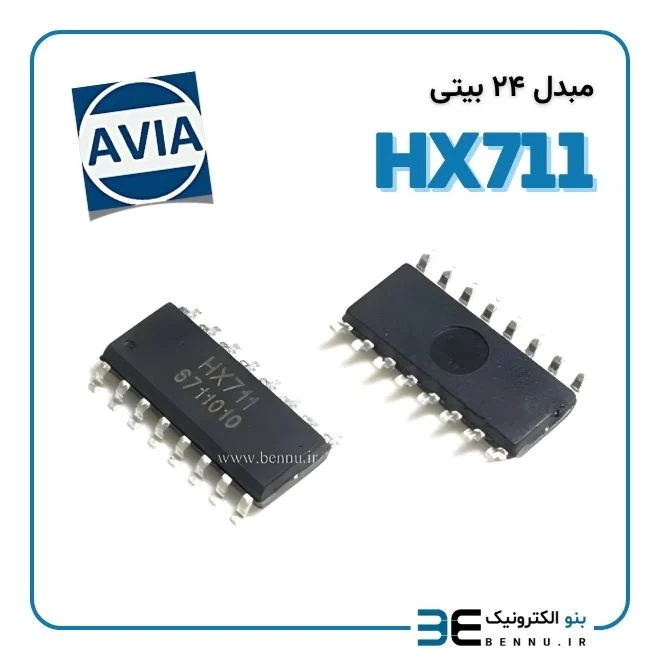

آی‌ سی مبدل آنالوگ به دیجیتال HX711 پکیج SOP-16

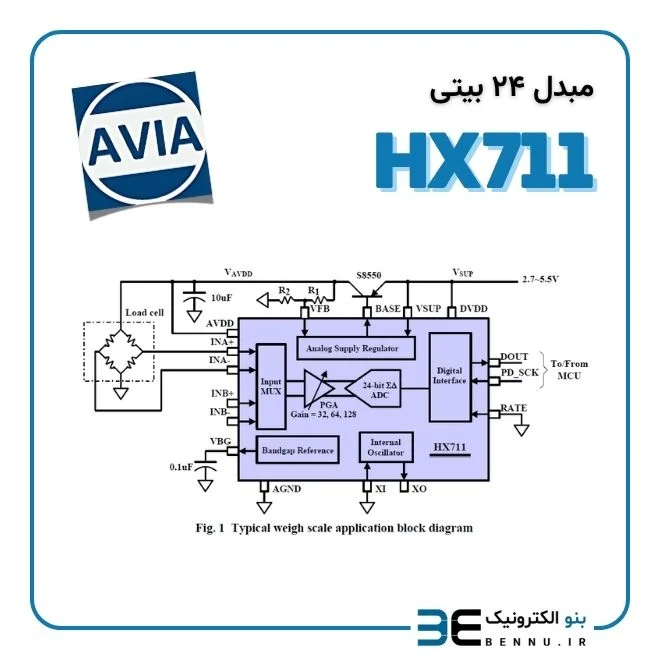

آی‌ سی مبدل آنالوگ به دیجیتال HX711 پکیج SOP-16 با رزولوشن 24 بیت است که به‌طور ویژه برای ترازوهای دیجیتال، سیستم‌های وزن‌کشی و کنترل صنعتی طراحی شده و می‌تواند به‌صورت مستقیم به لودسل یا سنسورهای پل‌مقاومتی متصل شود. این تراشه با داشتن تقویت‌کننده کم‌نویز داخلی (PGA) و گین‌های قابل‌انتخاب 32، 64 و 128 امکان خواندن سیگنال‌های بسیار کوچک لودسل را بدون نیاز به تقویت‌کننده خارجی فراهم می‌کند. وجود دو ورودی تفاضلی (Channel A/B)، رگولاتور داخلی تغذیه و رابط دیجیتال ساده، طراحی مدار را بسیار ساده‌تر کرده و تعداد قطعات جانبی را کاهش می‌دهد.
HX711 با دو نرخ نمونه‌برداری 10SPS و 80SPS کار می‌کند، نویز 50 و 60 هرتز را همزمان حذف می‌کند و با مصرف جریان کمتر از 1.5mA برای تجهیزاتی که با باتری کار می‌کنند هم مناسب است. محدوده ولتاژ کاری 2.6 تا 5.5 ولت و وجود مدار Power-On-Reset روی تراشه، راه‌اندازی آن را برای استفاده با انواع میکروکنترلرها آسان می‌کند. این آی‌سی در پکیج SOP-16 عرضه می‌شود که یک فرم‌فکتور رایج و مناسب برای بردهای اندازه‌گیری فشرده و ماژول‌های ترازو است و لحیم‌کاری آن در تولید و تعمیرات به‌سادگی انجام می‌شود. اگر یک ADC مخصوص لودسل، با دقت بالا و راه‌اندازی ساده می‌خواهید، HX711 انتخاب استاندارد و امتحان‌شده‌ای است.

ویژگی‌های اصلی:
مبدل آنالوگ به دیجیتال 24 بیتی ویژه ترازو و لودسل
دو کانال تفاضلی قابل انتخاب (A و B)
PGA کم‌نویز با گین‌های 32، 64 و 128
رگولاتور داخلی برای تغذیه سنسور و بخش آنالوگ
نرخ خروجی قابل انتخاب: 10SPS یا 80SPS
حذف همزمان نویز 50Hz و 60Hz
ولتاژ کاری: 2.6V تا 5.5V
مصرف جریان پایین: <1.5mA (عادی)، <1µA (خاموش)
پکیج: SOP-16
