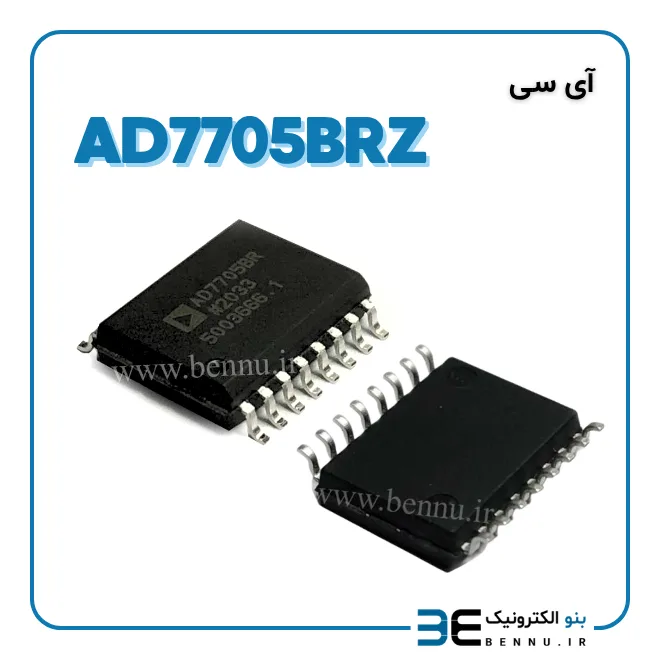

آی سی AD7705BRZ

آی سی AD7705BRZ یکی از محصولات باکیفیت و اورجینال شرکت معتبر Analog Devices از خانواده مبدل‌های آنالوگ به دیجیتال (ADC) با معماری سیگما-دلتا (Sigma-Delta) است که به‌طور اختصاصی برای کاربردهای اندازه‌گیری سیگنال‌های آنالوگ با فرکانس پایین و دقت بالا طراحی شده است. این تراشه به‌عنوان یک analog front-end کامل عمل می‌کند و قابلیت دریافت مستقیم سیگنال‌های سطح پایین از سنسورها و مبدل‌ها (transducer) را دارد، بدون آنکه نیاز چندانی به مدارات سیگنال کاندیشنینگ اضافی باشد.

این آی‌سی دارای دو کانال ورودی آنالوگ دیفرانسیل کامل (fully differential) است و با بهره‌گیری از تکنیک تبدیل Σ-Δ، به دقت ۱۶ بیت بدون کد گمشده (16 bits no missing codes) و غیرخطی بودن (nonlinearity) حداکثر ۰.۰۰۳٪ دست می‌یابد. یکی از نقاط قوت این ADC، وجود front-end با گین برنامه‌پذیر (Programmable Gain Front End) با محدوده گین از ۱ تا ۱۲۸ است که امکان اتصال مستقیم سنسورهایی نظیر strain gauge را فراهم می‌سازد.

AD7705BRZ با ولتاژ تغذیه ۲.۷ تا ۳.۳ ولت یا ۴.۷۵ تا ۵.۲۵ ولت کار می‌کند و توان مصرفی بسیار پایینی دارد (حداکثر ۱ میلی‌وات در ۳ ولت با جریان Standby حداکثر ۸ میکروآمپر)، که این ویژگی آن را برای سیستم‌های کم‌مصرف و battery-powered بسیار مناسب می‌کند. ارتباط این آی‌سی با میکروکنترلر یا پردازنده از طریق رابط سریال سه‌سیمه (3-wire serial interface) سازگار با استانداردهای SPI، QSPI، MICROWIRE و DSP انجام می‌شود و ورودی SCLK آن دارای Schmitt-trigger است.

از دیگر قابلیت‌های مهم این قطعه می‌توان به وجود گزینه‌های کالیبراسیون داخلی (self-calibration) و کالیبراسیون سیستمی (system calibration) اشاره کرد که خطاهای گین و آفست را چه در خود قطعه و چه در سطح سیستم حذف می‌کنند. AD7705BRZ در پکیج SOIC-16 و به‌صورت اوریجینال عرضه می‌شود و انتخابی مطمئن برای طراحان مدارات اندازه‌گیری صنعتی، ابزار دقیق و سیستم‌های کنترل فرآیند است.

ویژگی های اصلی

نام قطعه: AD7705BRZ
گروه محصول: Analog to Digital Converters – ADC
برند: Analog Devices
نوع پکیج: SOIC-16 (Wide Body)
تعداد کانال ورودی: ۲ کانال ورودی آنالوگ دیفرانسیل کامل (Fully Differential)
رزولوشن: ۱۶ بیت بدون کد گمشده (16 Bits No Missing Codes)
دقت غیرخطی بودن (Nonlinearity): حداکثر ۰.۰۰۳٪
گین برنامه‌پذیر (Programmable Gain): از ۱ تا ۱۲۸
رابط ارتباطی: سریال سه‌سیمه (3-wire)، سازگار با SPI®، QSPI™، MICROWIRE™ و DSP
ورودی SCLK: دارای Schmitt-trigger
قابلیت بافر ورودی آنالوگ (Buffered Analog Input): دارد
محدوده ولتاژ تغذیه (VDD): V 2.7 تا V 3.3 یا V 4.75 تا V 5.25
توان مصرفی: حداکثر ۱ میلی‌وات در V 3
جریان مصرفی در حالت Standby: حداکثر ۸ میکروآمپر
گزینه‌های موجود پکیج در خانواده محصول: PDIP، SOIC و TSSOP ۱۶ پایه
