آی سی MAX232CWE اورجینال

آی سی MAX232CWE اورجینال یک آی‌سی درایور/گیرنده دوگانه RS‑232 از خانواده MAX220–MAX249 و برند maxim integrated است که برای رابط‌ های ارتباطی EIA/TIA‑232E و V.28/V.24 طراحی شده و مخصوصاً در کاربردهایی که ولتاژ ±12V در دسترس نیست استفاده می‌شود. این قطعه با تغذیه +5V کار می‌کند و به‌عنوان گزینه‌ی Industry Standard در رده MAX232 معرفی شده است.

اگر در پروژه‌های الکترونیکی یا طراحی برد به یک راهکار مطمئن برای تبدیل سطح سیگنال‌های ارتباط سریال نیاز دارید، MAX232CWE انتخابی شناخته‌شده و قابل اعتماد محسوب می‌شود. این آی‌سی دارای 2 درایور و 2 گیرنده است و امکان برقراری ارتباط سریال RS‑232 را با نرخ داده تا 120 kbps فراهم می‌کند. برای عملکرد صحیح مدار داخلی Charge Pump تنها به 4 خازن خارجی نیاز دارد که باعث ساده‌تر شدن طراحی مدار می‌شود.

با پکیج 16 Wide SO یا SOW‑16 این قطعه برای مونتاژ SMD طراحی شده و به همین دلیل در بردهایی که فضای PCB محدود دارند بسیار کاربردی است. خانواده MAX220–MAX249 در کاربردهایی مانند رایانه‌های قابل‌حمل، مودم‌های کم‌مصرف، سیستم‌های RS‑232 باتری‌خور، شبکه‌های چندنقطه‌ای RS‑232 و همچنین تبدیل رابط (Interface Translation) مورد استفاده قرار می‌گیرد

ویژگی های اصلی
نام کامل قطعه: MAX232CWE
کاربری: درایور/گیرنده دوگانه RS‑232 (Dual RS‑232 Driver/Receiver)
استانداردهای هدف: EIA/TIA‑232E و V.28/V.24
ولتاژ تغذیه: +5V
تعداد درایور / گیرنده: 2 Driver / 2 Receiver
نیاز به قطعات خارجی: 4 خازن خارجی
نرخ داده: تا 120 kbps

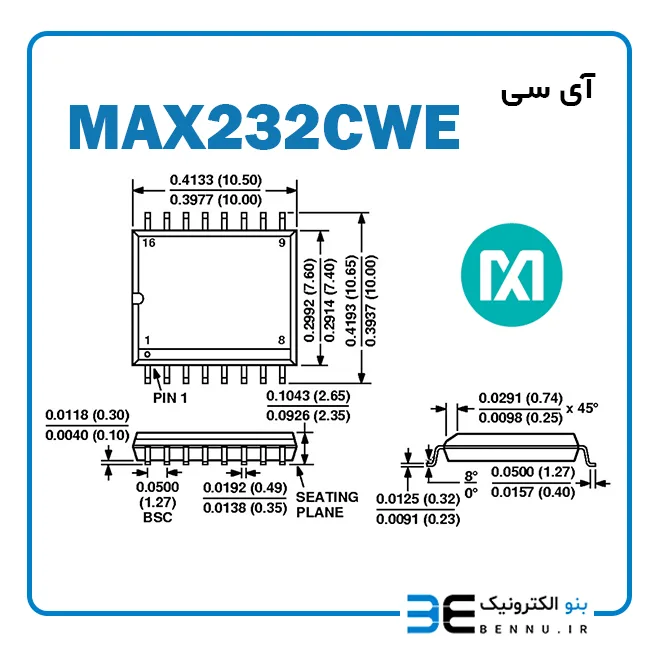

پکیج: 16 Wide SO (معادل رایج فروشگاهی: SOW‑16 / SMD)
بازه دمایی نسخه MAX232CWE+ در جدول: 0°C تا +70°C
کاربردها
کامپیوترهای قابل‌حمل (Portable Computers)
مودم‌های کم‌مصرف (Low‑Power Modems)
ترجمه رابط (Interface Translation)
سیستم‌های RS‑232 باتری‌خور (Battery‑Powered RS‑232 Systems)
شبکه‌های RS‑232 چندنقطه‌ای (Multidrop RS‑232 Networks)
