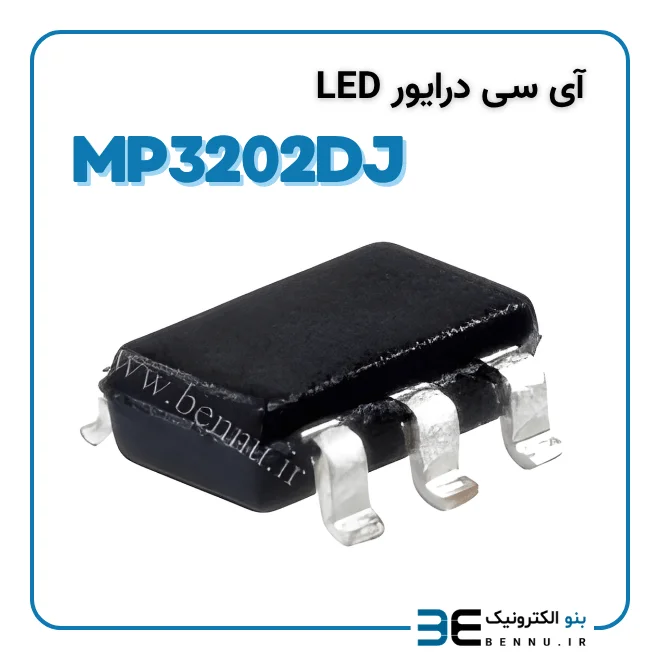

آی سی MP3202DJ درایور LED

آی سی MP3202DJ درایور LED از نوع افزاینده (Boost) با معماری Current-Mode و فرکانس ثابت است که برای بک‌لایت نمایشگرها و نوارهای LED کم‌ولتاژ طراحی شده است. این تراشه با داشتن ماسفت MOSFET قدرت داخلی، کنترل جریان دقیق و ولتاژ فیدبک بسیار پایین (104mV)، اتلاف توان را کم کرده و راندمان سیستم را بالا نگه می‌دارد. در ورودی 5 ولت می‌تواند تا 39 LED سفید را راه‌اندازی کند؛ در عین حال طیف وسیع ولتاژ ورودی 2.5 تا 6 ولت انعطاف‌پذیری لازم برای موبایل، دوربین‌های دیجیتال، PDA و نمایشگرهای LCD کوچک را فراهم می‌کند.

فرکانس سوئیچینگ بیش از 1MHz امکان استفاده از قطعات مغناطیسی کوچک‌تر را می‌دهد و به کوچک‌سازی برد کمک می‌کند. برای حفاظت، پایه OV ولتاژ خروجی را پایش کرده و در شرایط مدار باز (Open-Load) مبدل را خاموش می‌کند. همچنین مدار دارای UVLO، محدودکننده جریان داخلی 1.3A و حفاظت حرارتی است تا در سناریوهای اضافه‌بار و دماهای بالا از آسیب دیدن مدار جلوگیری شود. قابلیت Soft-Start و PWM Dimming نیز راه‌اندازی نرم و کنترل روشنایی سازگار با میکروکنترلر را ساده می‌کند. این مجموعه قابلیت‌ها در پکیج کوچک و رایج TSOT-23-6 عرضه می‌شود و برای مونتاژ SMD و تولید انبوه ایده‌آل است. به‌طور خلاصه، اگر به دنبال درایور LED جریان‌ثابت، کم‌اتلاف و قابل‌اعتماد برای بک‌لایت نمایشگرهای 4 تا 10 اینچ و کاربردهای پرتابل هستید، MP3202DJ گزینه‌ای استاندارد و امتحان‌پس‌داده است.

ویژگی های اصلی:
بازه ولتاژ ورودی: 2.5V تا 6V
ماسفت داخلی؛ نیاز به قطعات خارجی کمتر
توانایی راه‌اندازی تا 39 LED سفید در ورودی 5V
راندمان تا 92%
فرکانس سوئیچینگ ثابت: ≈1MHz (بیش از 1MHz)
ولتاژ فیدبک پایین 104mV برای کاهش تلفات و کنترل دقیق جریان LED
MP3202DJSoft-Start / PWM Dimming، خاموشی مدار باز (Open-Load Shutdown)
حفاظت‌ها: UVLO، محدودیت جریان داخلی 1.3A، شات‌داون حرارتی
پکیج: TSOT-23-6 (سری MP3202DJ) مناسب مونتاژ SMD/SMT
دمای کاری: −40°C تا +85°C
