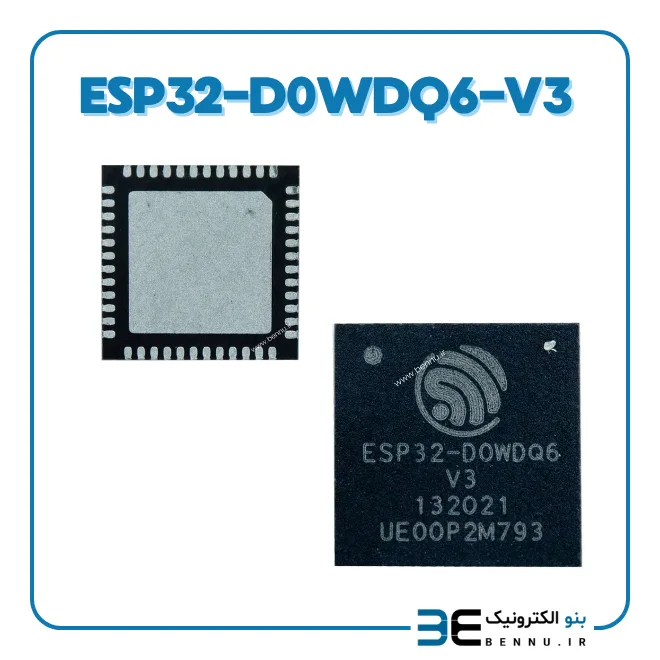

چیپ ESP32-D0WDQ6-V3

چیپ ESP32-D0WDQ6-V3 یک SoC (System on Chip) یکپارچه از شرکت Espressif Systems است که Wi-Fi و Bluetooth را در یک قطعه واحد ارائه می‌دهد. این آی سی با فناوری ۴۰ نانومتری فوق‌کم‌مصرف TSMC ساخته شده و برای کاربردهای IoT، پوشیدنی‌ها و دستگاه‌های موبایل طراحی شده است. هسته پردازشی آن Xtensa® LX6 دو هسته‌ای ۳۲ بیتی است که تا ۲۴۰ مگاهرتز کار می‌کند و توان پردازشی تا ۶۰۰ MIPS را فراهم می‌کند. به همین دلیل برای پروژه‌هایی که به پردازش همزمان و ارتباط بی‌سیم پایدار نیاز دارند، انتخاب مناسبی است.

ارتباطات بی‌سیم این چیپ شامل Wi-Fi 802.11 b/g/n با سرعت تا ۱۵۰ Mbps و Bluetooth v4.2 BR/EDR و BLE است. ESP32-D0WDQ6-V3 مبتنی بر ECO V3 wafer و در پکیج QFN 6×6 عرضه می‌شود. این چیپ حافظه Flash داخلی ندارد و با حافظه QSPI خارجی کار می‌کند. این ساختار به طراح اجازه می‌دهد ظرفیت حافظه را متناسب با پروژه انتخاب کند.

از نظر مدیریت توان، چیپ از حالت‌های Modem-sleep، Light-sleep، Deep-sleep و Hibernation پشتیبانی می‌کند و دارای ULP Co-processor است. بنابراین برای دستگاه‌های باتری‌خور و گره‌های حسگر مناسب است. وجود ۳۴ پایه GPIO، ADC ۱۲ بیتی، DAC، حسگر لمسی خازنی، I²C، I²S، SPI، UART، Ethernet MAC و TWAI® باعث شده این آی سی برای انواع پروژه‌ها کاربرد داشته باشد، از اتوماسیون خانگی و صنعتی تا دستگاه‌های صوتی و سیستم‌های Mesh Network.

برای امنیت نیز Secure Boot، Flash Encryption و شتاب‌دهنده‌های سخت‌افزاری AES، SHA-2، RSA، ECC و RNG در چیپ تعبیه شده است. سازنده اعلام کرده که این سری از چیپ‌ها تست‌های قابلیت اطمینان از جمله HTOL، ESD و Latch-up را با موفقیت گذرانده‌اند. دمای کاری آن نیز از ۴۰- تا ۱۲۵ درجه سانتی‌گراد است.

ویژگی‌های اصلی:
نوع: SoC تک‌چیپ Wi-Fi و Bluetooth در باند ۲٫۴ گیگاهرتز
پردازنده: Xtensa® LX6 دو هسته‌ای ۳۲ بیتی، تا ۶۰۰ MIPS
حداکثر فرکانس CPU: ۲۴۰ مگاهرتز
Wi-Fi: 802.11 b/g/n، تا ۱۵۰ Mbps
Bluetooth: v4.2 BR/EDR و BLE (Dual Mode)
حافظه: ۴۴۸ KB ROM، ۵۲۰ KB SRAM، ۱۶ KB SRAM در RTC
حافظه Flash داخلی: ندارد (پشتیبانی از QSPI Flash/SRAM خارجی)
پکیج: QFN 6×6 (۴۸ پایه)
نسخه Wafer: ECO V3
GPIO: ۳۴ پایه قابل برنامه‌ریزی
ADC: ۱۲ بیتی SAR، تا ۱۸ کانال
DAC: ۲ کانال ۸ بیتی
Touch Sensor: ۱۰ کانال
رابط‌ها: SPI، I²S (۲ عدد)، I²C (۲ عدد)، UART (۳ عدد)، SD/SDIO/MMC Host، SDIO/SPI Slave
ولتاژ کاری: ۲٫۳ تا ۳٫۶ ولت
دمای کاری: ۴۰- تا ۱۲۵ درجه سانتی‌گراد
حالت‌های توان: Active، Modem-sleep، Light-sleep، Deep-sleep، Hibernation
