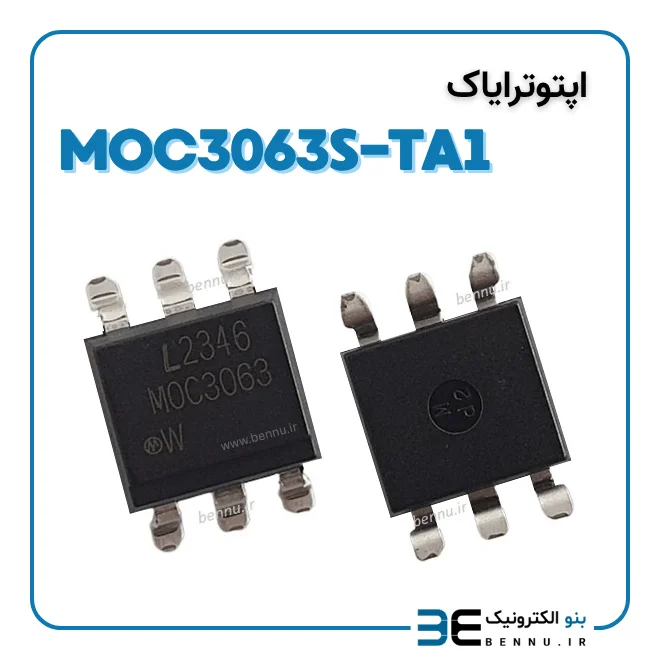

اپتوترایاک MOC3063S-TA1

اپتوترایاک MOC3063S-TA1 یک درایور تریاک ایزوله از برند Lite-On است که برای سوئیچ‌کردن بارهای AC به‌صورت ایمن و بدون نویز استفاده می‌شود. این قطعه از نوع zero-cross است؛ یعنی روشن‌شدن خروجی را تا لحظه عبور ولتاژ AC از صفر به‌تعویق می‌اندازد و همین ویژگی باعث می‌شود سوئیچینگ نرم‌تری روی بارهای مقاومتی و بسیاری از بارهای القایی سبک داشته باشید و نویز الکترومغناطیسی کمتری در مدار تولید شود. در ساختار داخلی آن، یک LED مادون‌قرمز سمت ورودی و یک درایور تریاک سمت خروجی قرار دارد که توسط عایق نوری از هم جدا شده‌اند. به لطف ولتاژ ایزولاسیون 5000Vrms بین ورودی و خروجی، می‌توان مدار فرمان را در سمت ولتاژ پایین نگه داشت و در سمت خروجی، بار AC را به‌صورت ایمن کنترل کرد. نسخه S و مخصوصاً پسوند TA1 در این سری، مدل سطح‌مونتاژ (SMT) و مناسب مونتاژ نواری/ریل (tape & reel) است که برای تولید انبوه روی PCB بسیار ایده‌آل است. این اپتوترایاک دارای ولتاژ بلاکینگ حداقل 600 ولت و نرخ تحمل dv/dt تا 1000V/µs است و برای بیشتر کاربردهای کنترل AC خانگی و صنعتی سبک پاسخ‌گوست. از این قطعه می‌توان در ساخت رله حالت‌جامد، کنترل روشنایی، کنترل موتورهای AC کوچک، شیر برقی، المنت، استارت موتور و همین‌طور درایور کنتاکتورهای AC استفاده کرد. سادگی راه‌اندازی باعث می‌شود بتوان آن را مستقیم از میکروکنترلر، PLC کم‌ولتاژ یا حتی آی‌سی‌های منطقی راه‌اندازی کرد. اگر به‌دنبال یک اپتوترایاک ایمن، استاندارد، با عبور از صفر و پکیج SMD برای خط تولید یا تعمیرات خود هستید، MOC3063S-TA1 انتخاب امتحان‌پس‌داده‌ای است.

ویژگی های اصلی:
ایزولاسیون بین ورودی و خروجی: 5000Vrms
ولتاژ بلاکینگ خروجی (VDRM): حداقل 600V
dv/dt خاموشی: حداقل 1000V/µs برای جلوگیری از تریگر ناخواسته
جریان تریگر LED (IFT): حداکثر 5mA
پکیج: سطح‌مونتاژ MOC3063S، عرضه به صورت tape & reel با پسوند TA1
دمای کاری: -40 تا +100 درجه سانتی‌گراد برای محیط‌های صنعتی سبک
مناسب برای: رله حالت‌جامد، کنترل روشنایی، درایو موتور AC، شیر برقی، سیستم‌های اتوماسیون AC
