رگولاتور XL4016E1 پکیج TO220-5

رگولاتور XL4016E1 پکیج TO220-5 یک رگولاتور سوئیچینگ Buck با فرکانس ثابت 180kHz است که برای ساخت منابع تغذیه DC-DC پربازده و پایدار طراحی شده. این تراشه با ورودی 8 تا 40 ولت و خروجی قابل‌تنظیم 1.25 تا 36 ولت، تا 8 آمپر جریان مداوم را تأمین می‌کند و با MOSFET داخلی، قطعات جانبی را کم می‌کند. راندمان بالا (تا 96%) و Duty Cycle تا 100% در کنار Dropout حداقل 0.3V، آن را برای تبدیل 12→5V، 24→12V و کاربردهای مشابه ایده‌آل می‌سازد. مجموعه‌ی حفاظت‌ها شامل حفاظت حرارتی، محدودکننده جریان، حفاظت اتصال‌کوتاه و OVP است و در حالت خطای اتصال‌کوتاه، فرکانس کاری برای کاهش تنش به حدود 48kHz کاهش می‌یابد. XL4016E1 در پکیج TO-220-5L عرضه می‌شود و برای منابع تغذیه ابزار قابل‌حمل، تجهیزات مخابرات/شبکه و نمایشگرها گزینه‌ای آزموده و اقتصادی است.

ویژگی‌های اصلی:
ولتاژ ورودی: 8-40 v
ولتاژ خروجی: 1.25-36 v
جریان خروجی: 8A
فرکانس سوئیچ: 180kHz
راندمان: تا 96%
دیوتی‌سایکل: 100%
افت ولتاژ حداقل: 0.3V
ماسفت داخلی: دارد

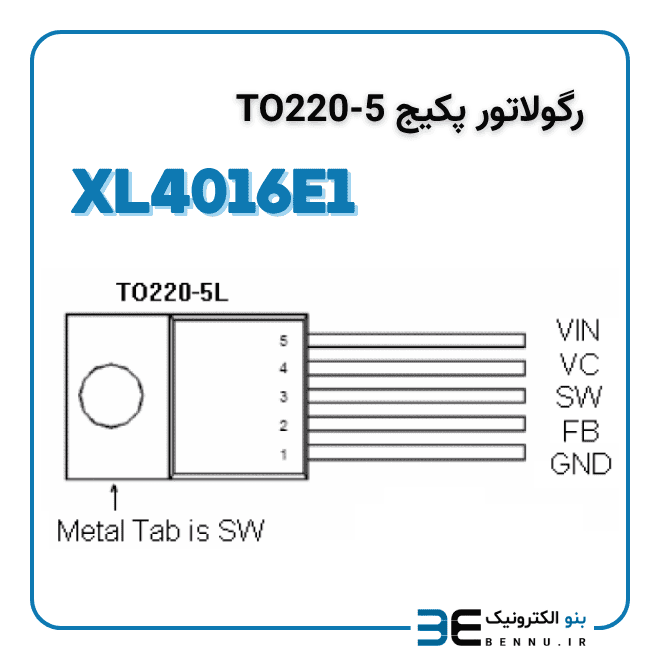

پکیج: TO-220-5L

– Wide 8V to 40V Input Voltage Range
– Output Adjustable from 1.25V to 36V
– Maximum Duty Cycle 100%
– Minimum Drop Out 0.3V
– Fixed 180KHz Switching Frequency
– 8A Constant Output Current Capability
– Internal Optimize Power MOSFET
– High efficiency up to 96%
– Excellent line and load regulation
– Built in thermal shutdown function
– Built in current limit function
– Built in output short protection function
– Built in input over voltage protection
– Available in TO220-5L package

Applications :
– LCD Monitor and LCD TV
– Portable instrument power supply
– Telecom / Networking Equipment
