پروب تست پوگوپین مدل P100-A4 concave head

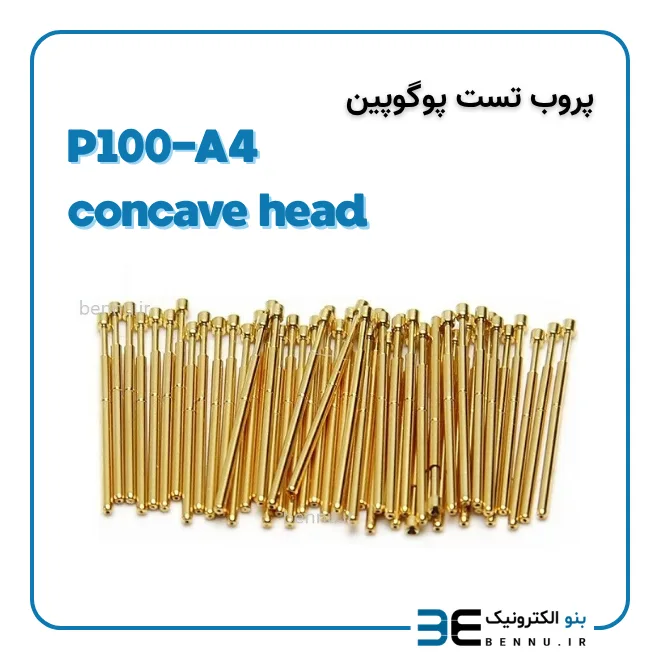

پروب تست پوگوپین مدل P100-A4 concave head یکی از قطعات کاربردی و حرفه‌ای در حوزه تجهیزات تست و اندازه‌گیری الکترونیکی است که برای برقراری اتصال الکتریکی پایدار و دقیق با نقاط تست روی بردهای مدار چاپی (PCB) طراحی شده است. این پروب از یک بدنه استوانه‌ای دقیق، یک پلانجر (Plunger) متحرک و فنر داخلی تشکیل شده است. ساختار فنری آن تضمین می‌کند که حتی در شرایط سطح ناهموار، فشار تماس یکنواخت و اتصال قابل اعتماد حفظ شود.

پروب تست پوگوپین مدل P100-A4 با سر مقعر (Concave Head) و زاویه ۹۰ درجه عرضه می‌شود. این طراحی به‌طور ویژه برای تماس مطمئن با پایه‌های برآمده، پین‌های لید (Lead)، سر پیچ‌ها، ترمینال‌ها و نقاط تست گرد یا کروی انتخاب بسیار مناسبی است. شکل مقعر سر پروب باعث می‌شود نوک پروب روی نقطه تماس خود را مرکزیابی کند و از لغزش آن جلوگیری شود؛ در نتیجه اتصال الکتریکی پایدارتر و مقاومت تماسی پایین‌تری حاصل می‌شود. ساخت دقیق این پروب، دوام بالا و عملکرد یکنواخت آن را حتی پس از هزاران بار استفاده تضمین می‌کند.

از کاربردهای اصلی این پروب می‌توان به ساخت فیکسچر تست (Test Fixture)، تست ICT و FCT در خطوط تولید، پروگرام و فلش کردن بردهای الکترونیکی، عیب‌یابی مدارها و تست ماژول‌ها و بردها اشاره کرد.

ویژگی‌های اصلی:
مدل: P100-A4
نوع محصول: پروب تست فنردار (Spring-Loaded Pogo Pin Probe)

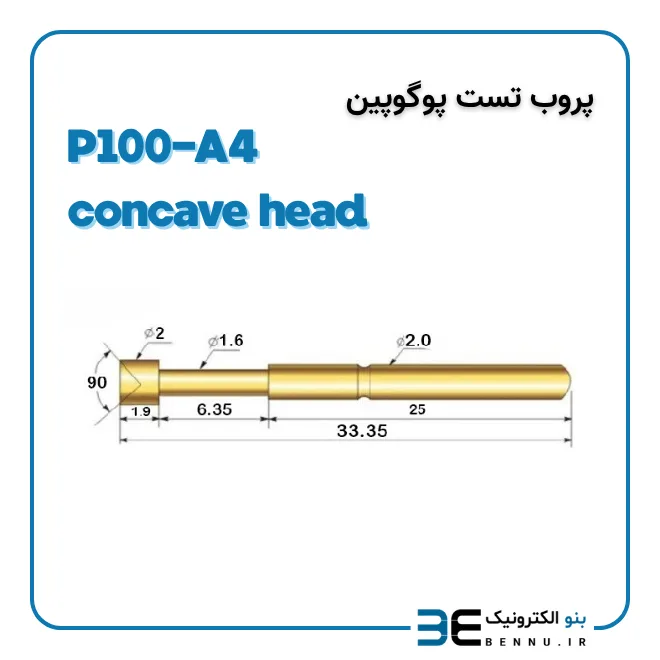

شکل سر پروب: مقعر (Concave Head) با زاویه ۹۰ درجه
قطر سر پروب: ۲ میلی‌متر
قطر پلانجر: ۱.۶ میلی‌متر
قطر بدنه: ۲.۰ میلی‌متر
طول کلی: ۳۳.۳۵ میلی‌متر
فنر داخلی با فشار تماس یکنواخت و پایدار
رسانایی الکتریکی مناسب و مقاومت تماسی پایین
مرکزیابی دقیق و جلوگیری از لغزش روی نقطه تماس
مناسب برای نصب روی فیکسچر تست و سوکت‌های پروب (Probe Socket)
طول عمر بالا و قابلیت استفاده مکرر
مناسب برای تست ICT، FCT، پروگرام و عیب‌یابی PCB
