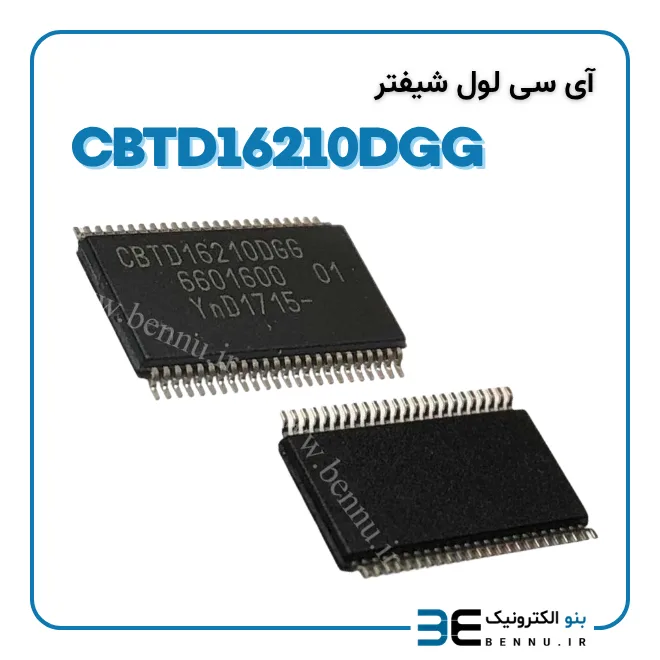

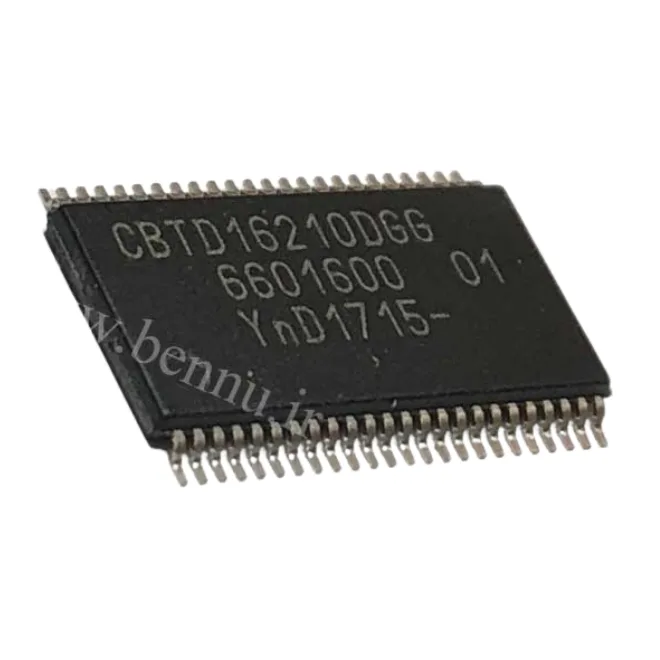

آی سی لول شیفتر CBTD16210DGG

آی سی لول شیفتر CBTD16210DGG محصولی باکیفیت از شرکت معتبر Philips Semiconductors از خانواده بس سوئیچ‌ها (Bus Switch) است که به‌طور خاص برای کاربردهای لول شیفتینگ (Level Shifting) بین سیستم‌های منطقی ۵ ولت و ۳.۳ ولت طراحی شده است. این تراشه، ۲۰ بیت سوئیچینگ باس با سرعت بالا و سازگار با استاندارد TTL را فراهم می‌کند و به‌دلیل مقاومت پایین در حالت روشن (On-State Resistance)، اتصال بین پورت‌ها با کمترین تاخیر انتشار (Propagation Delay) ممکن انجام می‌شود.

ویژگی متمایزکننده این قطعه نسبت به مدل‌های مشابه، وجود یک دیود داخلی متصل به VCC است که امکان تبدیل و انتقال سطح ولتاژ (Level Shifting) بین ورودی‌های ۵ ولتی و خروجی‌های ۳.۳ ولتی را به‌صورت مطمئن فراهم می‌کند. این ویژگی، CBTD16210DGG را به گزینه‌ای ایده‌آل برای رابط‌سازی (Interfacing) بین بردهایی با سطوح ولتاژ متفاوت تبدیل کرده است.

از نظر ساختار، این آی‌سی به‌صورت دو باس سوئیچ ۱۰ بیتی مستقل با پایه‌های Output Enable جداگانه (1OE و 2OE) سازمان‌دهی شده است؛ به این معنا که می‌توان از آن هم به‌صورت دو سوئیچ ۱۰ بیتی جداگانه و هم به‌صورت یک سوئیچ ۲۰ بیتی یکپارچه استفاده کرد. زمانی که سیگنال OE در سطح Low قرار گیرد، پورت A و پورت B به هم متصل می‌شوند و در سطح High، حالت امپدانس بالا (High-Impedance) بین پورت‌ها برقرار می‌شود.

این محصول اورجینال، در پکیج TSSOP-48 عرضه شده و برای محدوده دمایی صنعتی ۴۰- تا ۸۵+ درجه سانتی‌گراد کالیبره شده است؛ گزینه‌ای مطمئن و باکیفیت برای طراحان مدارات دیجیتال، رابط‌های حافظه، و سیستم‌های نیازمند تبدیل سطح ولتاژ بین باس‌های دیجیتال.

ویژگی های اصلی

نام قطعه: CBTD16210DGG
برند: Philips Semiconductors
نوع قطعه: باس سوئیچ ۲۰ بیتی لول شیفتر (20-bit Level Shifting Bus Switch)
پکیج: TSSOP-48 (Thin Shrink Small Outline Package)، عرض بدنه 6.1 میلی‌متر
تعداد بیت: ۲۰ بیت، قابل استفاده به‌صورت دو سوئیچ ۱۰ بیتی مستقل یا یک سوئیچ ۲۰ بیتی
مقاومت سوئیچ (Switch Connection): حدود ۵ اهم بین دو پورت
قابلیت Level Shifting: دارای دیود داخلی متصل به VCC برای تبدیل سطح ولتاژ بین ورودی ۵ ولت و خروجی ۳.۳ ولت
سطح ورودی کنترل: سازگار با TTL (TTL Compatible)
پایه‌های Output Enable: دو پایه مستقل (1OE و 2OE)
تاخیر انتشار (Propagation Delay – tPLH/tPHL): تیپیکال ۰.۲۵ نانوثانیه
ظرفیت خازنی ورودی (CIN): 4.3 پیکوفاراد
ظرفیت خازنی خروجی (COUT): 6.9 پیکوفاراد
جریان مصرفی کل در حالت غیرفعال (ICCZ): حداکثر 4.0 میکروآمپر
محدوده ولتاژ تغذیه (VCC): 4.5 تا 5.5 ولت
محدوده دمای عملکرد: ۴۰- تا ۸۵+ درجه سانتی‌گراد
جریان خروجی در حالت Low (IOUT): حداکثر 128 میلی‌آمپر
