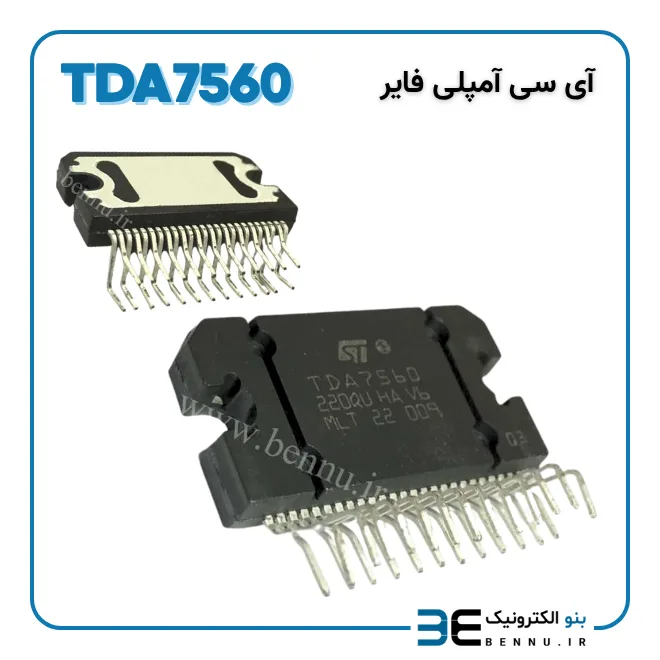

آی سی آمپلی فایر TDA7560

آی سی آمپلی فایر TDA7560 یکی از شناخته‌شده‌ترین قطعات شرکت STMicroelectronics برای ساخت و تعمیر آمپلی فایر خودرو و سیستم‌های صوتی پرقدرت است. این آی سی یک تقویت‌کننده صوتی کلاس AB با چهار کانال Bridge است و در پکیج ZIP با ۲۵ پایه (Flexiwatt25) عرضه می‌شود. ساختار آن برای رادیو پخش‌های خودرو و پروژه‌هایی طراحی شده که به توان خروجی بالا نیاز دارند.

TDA7560 با فناوری BCD (Bipolar / CMOS / DMOS) ساخته شده است. ساختار خروجی کاملاً مکمل P-Channel/N-Channel در این آی سی امکان نوسان ولتاژ خروجی Rail to Rail را فراهم می‌کند. ترکیب این ساختار با جریان خروجی بالا و تلفات اشباع حداقلی، عملکردی در سطح بالا و اعوجاج بسیار پایین (Hi-Fi class distortion) ایجاد می‌کند. بنابراین اگر به دنبال خرید آی سی آمپلی فایر با کیفیت صدای مناسب و توان خروجی قابل‌توجه هستید، TDA7560 گزینه‌ای مطمئن است.

از مزایای این قطعه می‌توان به تعداد کم قطعات جانبی اشاره کرد. گین آن به‌صورت داخلی ثابت شده است و به جبران‌سازی خارجی یا خازن Bootstrap نیاز ندارد. بنابراین طراحی مدار ساده‌تر و مونتاژ سریع‌تر می‌شود. توانایی کار با بار ۲ اهم (2Ω) نیز آن را برای سیستم‌های صوتی قدرتمندتر مناسب می‌کند. امکاناتی مانند ST-BY، Mute، Automute در ولتاژ تغذیه پایین و یک High Side Driver داخلی، کاربرد آن را در مدارهای خودرویی کامل‌تر می‌کند.

محافظت‌های داخلی این آی سی شامل اتصال کوتاه خروجی به GND، به Vs و دو سر بار، بارهای بسیار سلفی، محدودکننده حرارتی نرم (Soft Thermal Limiter)، Load Dump، Open GND، اتصال معکوس باتری و ESD است. این محافظت‌ها پایداری و دوام آن را در شرایط کاری خودرو افزایش می‌دهند. این محصول برای تعمیرکاران، سازندگان آمپلی فایر و علاقه‌مندان به الکترونیک انتخابی حرفه‌ای است.

ویژگی های اصلی
نوع قطعه: آی سی آمپلی فایر صوتی کلاس AB، چهار کانال Quad Bridge، مخصوص رادیو پخش خودرو
فناوری ساخت: Multipower BCD (Bipolar / CMOS / DMOS)
پکیج: ZIP، ۲۵ پایه (Flexiwatt25)
طبقه خروجی: MOSFET با ساختار مکمل P-Channel/N-Channel و نوسان خروجی Rail to Rail
توان خروجی روی بار ۴ اهم: ۴×۵۰ وات
توان خروجی روی بار ۲ اهم: ۴×۸۰ وات
توانایی عالی در راه‌اندازی بار ۲ اهم
اعوجاج در کلاس Hi-Fi و نویز خروجی پایین
گین ثابت داخلی: ۲۶ دسی‌بل
بدون نیاز به جبران‌سازی خارجی و خازن Bootstrap
دارای عملکرد ST-BY و Mute
Automute در تشخیص حداقل ولتاژ تغذیه
High Side Driver داخلی با جریان ۰.۳۵ آمپر
محافظت در برابر اتصال کوتاه خروجی به GND، به Vs و دو سر بار
محافظت در برابر بارهای بسیار سلفی
محدودکننده حرارتی نرم (Soft Thermal Limiter) در برابر افزایش دمای چیپ
محافظت در برابر Load Dump، Open GND، اتصال معکوس باتری و ESD
