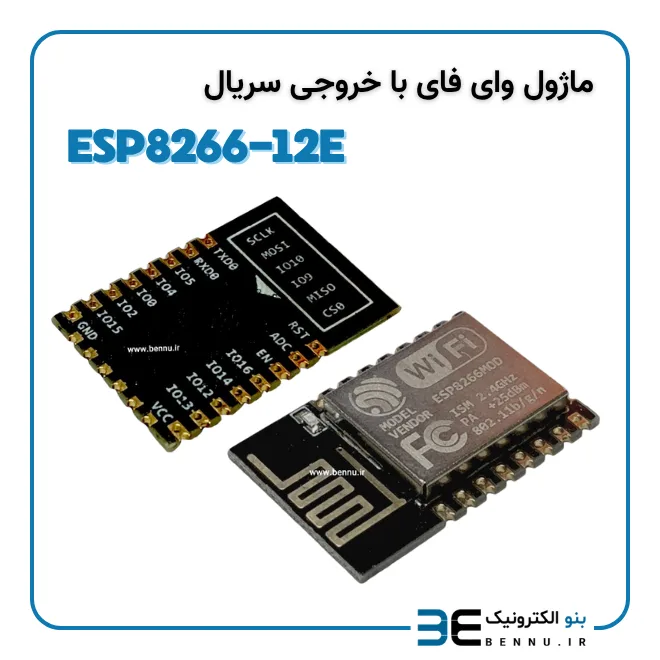

ماژول وای فای ESP8266-12E با خروجی سریال

ماژول وای فای ESP8266-12E با خروجی سریال یکی از محبوب‌ترین و پرکاربردترین ماژول‌های ارتباط بی‌سیم برای پروژه‌های اینترنت اشیا (IoT) است. این ماژول با هسته‌ی پردازشی ESP8266 و در ابعاد جمع‌وجور، امکان افزودن قابلیت اتصال به شبکه‌ی Wi-Fi را به هر دستگاه یا پروژه‌ی الکترونیکی فراهم می‌کند. این ماژول از استاندارد Wi-Fi SOC با پشتیبانی از 802.11b/g/n بهره می‌برد و پشته‌ی کامل TCP/IP را در خود دارد. بنابراین هم می‌توان آن را به عنوان یک واحد شبکه‌ی مستقل به کار گرفت و هم برای اتصال میکروکنترلرهای دیگر به اینترنت از طریق خروجی سریال (UART) استفاده کرد.

قلب این ماژول، یک MCU ۳۲ بیتی فوق‌العاده کم‌مصرف با فرکانس کاری 80 مگاهرتز و قابلیت رسیدن به 160 مگاهرتز است. این ماژول از رابط‌های UART، GPIO، ADC، PWM و I2C پشتیبانی می‌کند و دارای 11 پورت GPIO با قابلیت PWM است. همین تنوع رابط‌ها، آن را برای کنترل رله، LED، بازر و انواع سنسورها به گزینه‌ای انعطاف‌پذیر تبدیل کرده است. ماژول در سه حالت عملکرد STA، AP و STA+AP کار می‌کند و از چندین حالت خواب (Sleep) پشتیبانی می‌کند. این ویژگی برای پروژه‌های باتری‌خور که مصرف انرژی در آن‌ها اهمیت دارد، بسیار کاربردی است.

ماژول وای فای ESP-12E دارای آنتن PCB داخلی است و به آنتن جداگانه نیاز ندارد. فلش SPI با ظرفیت 4 مگابایت نیز روی ماژول تعبیه شده است که فضای کافی برای ذخیره‌ی برنامه‌ی کاربر را فراهم می‌کند. ولتاژ عملیاتی ماژول 3.3 ولت (حداکثر 3.6 ولت) است و بسته‌بندی SMD آن مونتاژ روی بردهای مدار چاپی (PCB) را ساده می‌کند.

ویژگی‌های اصلی:
پشتیبانی از Wi-Fi SOC استاندارد 802.11b/g/n
پردازنده‌ی MCU ۳۲ بیتی فوق‌العاده کم‌مصرف
فرکانس کاری 80 مگاهرتز و 160 مگاهرتز
دارای 11 پورت GPIO با قابلیت PWM
پشتیبانی از رابط‌های UART / GPIO / ADC / PWM / I2C
ADC داخلی ۱۰ بیتی
پشتیبانی از حالت‌های عملکرد STA / AP / STA+AP
پشتیبانی از چندین حالت خواب (Modem-Sleep، Light-Sleep و Deep-Sleep)
پشتیبانی از امنیت WPA/WPA2
پروتکل‌های شبکه: IPv4، TCP/UDP/HTTP/FTP
آنتن PCB داخلی (۳ dBi)
حافظه‌ی فلش SPI خارجی ۴ مگابایت
ولتاژ عملیاتی 3.3 ولت (محدوده‌ی 3.0 تا 3.6 ولت)
ابعاد: 16 × 24 × 3 میلی‌متر، دارای ۲۲ پین
بسته‌بندی SMD
محدوده‌ی دمای کاری: ‎-40 تا 125 درجه‌ی سانتی‌گراد
پشتیبانی از به‌روزرسانی فرمور از طریق UART و OTA
