آی سی درایو نمایشگر ft810Q

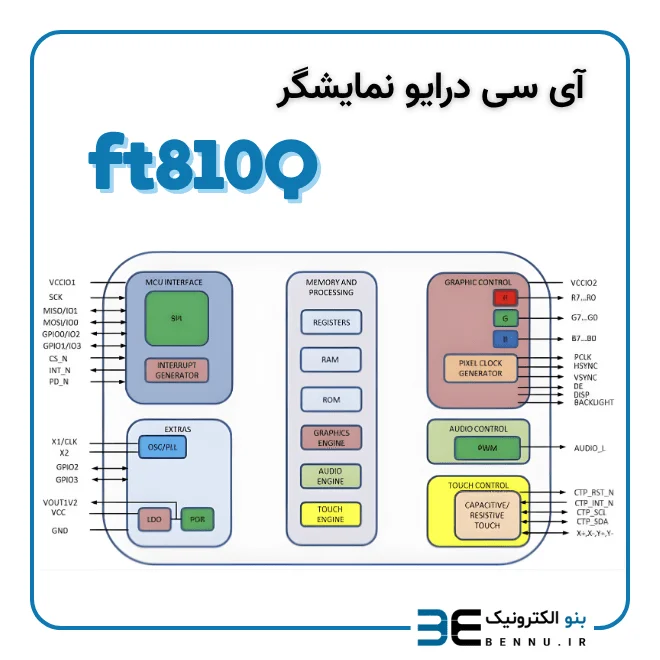

آی سی درایو نمایشگر ft810Q از سری FT81x (EVE – Embedded Video Engine) شرکت Bridgetek یک کنترلر گرافیکی پیشرفته برای ساخت رابط کاربری (HMI) حرفه‌ای و کم‌هزینه است. این تراشه سه حوزه‌ی کلیدی نمایشگر، تاچ مقاومتی 4 سیمه و صوت مونو را در یک چیپ یکپارچه کرده و با رویکرد شیءگرا و مجموعه‌ای از ویجت‌های داخلی، طراحی صفحات، متن، گرافیک برداری و انیمیشن را ساده و سریع می‌کند. با خروجی RGB موازی 18-بیت، زمان‌بندی برنامه‌پذیر HSYNC/VSYNC/DE و PCLK تا 60MHz، طیف گسترده‌ای از LCDها تا رزولوشن SVGA (800×600) را پشتیبانی می‌کند. حافظه‌ی داخلی 1MB گرافیک RAM نیاز به فریم‌بافر خارجی را حذف کرده و رندر خط‌به‌خط، بار پردازش را از دوش MCU میزبان برمی‌دارد. ارتباط با میزبان از طریق SPI تک/دو/چهار سیمه تا 30MHz انجام می‌شود و پین PWM برای کنترل نور پس‌زمینه در نظر گرفته شده است. موتور صوتی داخلی نیز پخش PCM/ADPCM/µ-Law تا 48kHz و تُن‌ساز داخلی را ارائه می‌کند.

از نظر شرایط کاری، FT810Q با ولتاژ I/O برابر 1.8 تا 3.3 ولت، جریان عملیاتی تیپیک ~22mA، و بازه دمای −40 تا +85°C برای محصولات صنعتی سبک تا مصرفی مناسب است. پکیج VQFN-48 نصب‌سطحی (SMD/SMT) با ارتفاع کم، آن را برای تولید انبوه ایده‌آل می‌سازد. اگر به یک درایور نمایشگر اورجینال از برند Bridgetek با ترکیب گرافیک + تاچ + صوت، کاهش BOM و توسعه‌ی سریع HMI نیاز دارید، FT810Q انتخابی مطمئن و استاندارد است.

ویژگی های اصلی:
سازنده: Bridgetek، FT81x (EVE)
رابط میزبان: SPI (تکی/دو/چهارسیمه)، کلاک تا ~30MHz
خروجی ویدئو: RGB ‎18-bit (6:6:6)
رزولوشن پشتیبانی: تا ‎800×600‎ (SVGA)
حافظه گرافیک داخلی: ‎1MB‎
تاچ: مقاومتی 4-سیمه (کنترلر داخلی)
صوت: مونو؛ PCM/ADPCM/µ-Law تا ‎48kHz‎ + تُن‌ساز داخلی
کنترل بک‌لایت: PWM خروجی
ولتاژ I/O: ‎1.62–3.63V‎ (نامی 1.8–3.3V)
جریان کاری (Typical): ~‎22mA‎
بازه دمای کاری: ‎−40…+85°C‎
پکیج: VQFN-48
