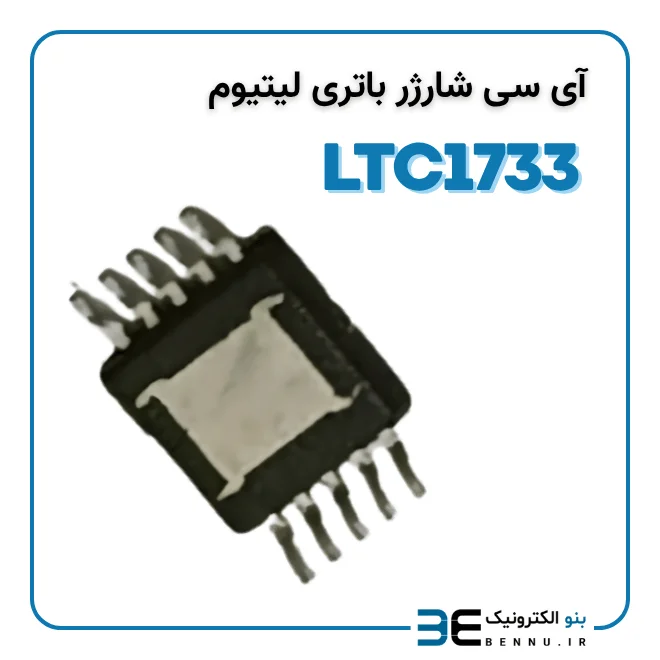

آی سی شارژر باتری لیتیوم LTC1733 پکیج MSOP-10

آی سی شارژر باتری لیتیوم LTC1733 پکیج MSOP-10 یک شارژر خطی (Linear Charger) کامل و مستقل برای باتری‌های لیتیوم-یون تک‌سل است و تمام مدارهای لازم برای شارژ ایمن، پایدار و دقیق را در همان تراشه در اختیار شما قرار می‌دهد. این آی‌سی با داشتن تنظیم حرارتی (Thermal Regulation) داخلی، جریان شارژ را به‌صورت خودکار طوری تنظیم می‌کند که دمای تراشه از حد مجاز بالاتر نرود؛ بنابراین می‌توان جریان شارژ نسبتاً بالا را برنامه‌ریزی کرد بدون اینکه نگران داغ شدن دستگاه یا آسیب به محصول نهایی باشید. در معماری داخلی LTC1733 از MOSFET داخلی، حذف مقاومت سنجش جریان و حذف دیود بلوکه‌کننده استفاده شده است، یعنی برای ساخت شارژر تک‌سل لیتیوم واقعاً به قطعات بیرونی بسیار کمی نیاز دارید. ولتاژ شارژ هم از طریق پایه SEL بین 4.1V و 4.2V قابل انتخاب است و دقت ولتاژ خروجی در حد 1% حفظ می‌شود.
جریان شارژ در این آی‌سی قابل برنامه‌ریزی (تا حدود 1.5A) است و یک تایمر داخلی قابل تنظیم هم برای پایان شارژ دارد. پایه‌های وضعیت مانند CHRG ،FAULT و ACPR امکان نمایش وضعیت شارژ، خطا یا حضور آداپتور را به میکروکنترلر یا LED نمایشگر می‌دهند. ورودی ترمیستور (NTC) هم برای شارژ وابسته به دمای باتری در نظر گرفته شده تا از شارژ در دمای نامناسب جلوگیری شود. همه این امکانات در یک پکیج کوچک MSOP-10 با پد حرارتی ارائه شده و برای دستگاه‌هایی مثل موبایل، تجهیزات دستی، دوربین‌های دیجیتال، داک شارژ و پایانه‌های قابل‌حمل بسیار مناسب است.

ویژگی‌های اصلی:
شارژر خطی باتری لیتیوم‌-یون تک‌سل
جریان شارژ قابل‌برنامه‌ریزی تا حدود 1.5A
تنظیم حرارتی برای جلوگیری از داغ شدن
انتخاب ولتاژ شارژ 4.1V یا 4.2V
خروجی‌های وضعیت: CHRG / FAULT / ACPR
ورودی NTC برای کنترل دما
نیاز به قطعات جانبی کم (MOSFET و سنس رزیستور داخلی)
پکیج کوچک MSOP-10 مناسب بردهای فشرده
