کریستال 40 مگاهرتز پکیج 3225

کریستال 40 مگاهرتز پکیج 3225 چهار پد یک کریستال کوارتز دقیق برای تولید فرکانس مرجع در مدارهای الکترونیکی است که در بسیاری از سیستم‌های دیجیتال و مخابراتی استفاده می‌شود. این قطعه با فرکانس نامی 40.000MHz و طراحی در پکیج کوچک SMD3225 (ابعاد 3.2×2.5 میلی‌متر) تولید شده و به دلیل اندازه کوچک، پایداری مناسب فرکانس و قابلیت نصب سطحی، گزینه‌ای مناسب برای بردهای الکترونیکی فشرده و تجهیزات مدرن محسوب می‌شود. اگر در طراحی مدار به یک کریستال 40MHz دقیق و پایدار برای تولید سیگنال کلاک نیاز دارید، این مدل می‌تواند انتخابی مطمئن و کاربردی باشد. در این کریستال مقدار ظرفیت بار (Load Capacitance) برابر 9pF در نظر گرفته شده است که به ایجاد شرایط مناسب برای نوسان پایدار در مدارهای نوسان‌ساز کمک می‌کند. همچنین تلرانس فرکانس ±10ppm در دمای 25 درجه سانتی‌گراد باعث می‌شود دقت فرکانسی بالایی در عملکرد مدار فراهم شود. علاوه بر این، پایداری فرکانس نسبت به دما ±20ppm تضمین می‌کند که حتی با تغییرات دمایی محیط، فرکانس خروجی تغییر قابل توجهی نداشته باشد.

حداکثر مقاومت تشدید (Resonance Resistance) برابر 25 اهم و ظرفیت موازی (Shunt Capacitance) حداکثر 2pF از دیگر مشخصات مهم این کریستال هستند که به عملکرد پایدار و نویز پایین در مدار کمک می‌کنند. این کریستال در مد نوسان Fundamental mode کار می‌کند و حداکثر سطح تحریک (Drive Level) برابر 100 میکرووات برای آن در نظر گرفته شده است که آن را برای مدارهای کم‌مصرف مناسب می‌سازد. از نظر شرایط محیطی نیز این قطعه در بازه دمای کاری 20- تا 70+ درجه سانتی‌گراد عملکرد پایدار دارد و می‌تواند در بسیاری از تجهیزات الکترونیکی عمومی، صنعتی و مخابراتی مورد استفاده قرار گیرد. همچنین مقاومت عایقی بیش از 500 مگااهم و پیری فرکانسی حداکثر ±3ppm در سال نشان‌دهنده کیفیت مناسب و پایداری بلندمدت این کریستال است.

کریستال 40MHz پکیج SMD 3225 یک انتخاب مناسب برای طراحان مدار، تولیدکنندگان بردهای الکترونیکی و تعمیرکاران تجهیزات دیجیتال است که به یک منبع فرکانس دقیق، پایدار و کوچک برای تولید سیگنال کلاک در مدارهای خود نیاز دارند.

ویژگی‌های اصلی:
نوع قطعه: کریستال کوارتز (Quartz Crystal Unit)
فرکانس نامی: 40.000 مگاهرتز
نوع پکیج: SMD 3225 چهار پد

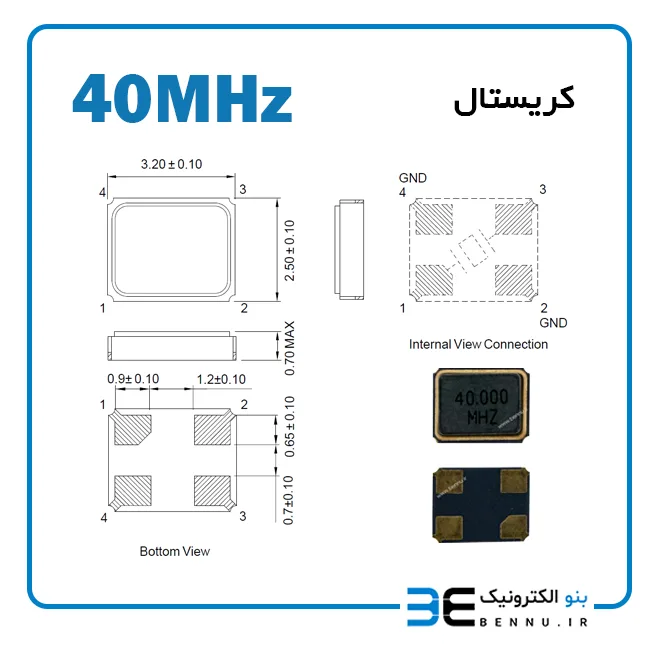

ابعاد تقریبی پکیج: 3.2 × 2.5 میلی‌متر
ظرفیت بار (Load Capacitance): 9pF
تلرانس فرکانس در 25°C: ±10ppm
پایداری فرکانس نسبت به دما: ±20ppm
مقاومت تشدید (Resonance Resistance): حداکثر 25Ω
ظرفیت موازی (Shunt Capacitance): حداکثر 2pF
مد نوسان: Fundamental Mode
سطح تحریک مجاز (Drive Level): حداکثر 100µW
دمای کاری: 20- تا 70+ درجه سانتی‌گراد
دمای نگهداری: 55- تا 125+ درجه سانتی‌گراد
مقاومت عایقی: بیش از 500MΩ
پیری فرکانسی (Aging): حداکثر ±3ppm در سال
نوع نصب: نصب سطحی (SMD / Surface Mount)
