آی سی فلش W25Q80DVSSIG اورجینال

آی سی فلش W25Q80DVSSIG از خانواده SpiFlash برند Winbond، یک حافظه فلش سریال 8 مگابیتی برای ذخیره بوت، فریمور و داده‌های تنظیماتی در سامانه‌های تعبیه‌شده است. این تراشه با رابط SPI استاندارد و همچنین Dual/Quad SPI عرضه می‌شود و تا 104MHz کلاک را پشتیبانی می‌کند؛ بنابراین برای code shadowing به RAM یا حتی اجرای مستقیم کد (XIP) در طراحی‌های پرسرعت گزینه‌ای مطمئن محسوب می‌شود. معماری حافظه شامل صفحات 256 بایتی با پاک‌سازی انعطاف‌پذیر بخش‌های یکنواخت 4KB و بلوک‌های 32KB/64KB است تا هم به‌روزرسانی‌های ریزدانه و هم پاک‌سازی‌های حجیم به‌سادگی انجام شود.
از نظر پایداری، دستگاه بیش از 100,000 چرخه برنامه/پاک و بیش از 20 سال نگهداشت داده را ارائه می‌دهد و در حالت Power-Down کمتر از 1µA مصرف دارد. دامنه ولتاژ کاری آن 3.6–2.7V (DV) و دامنه دمایی -40 تا +85°C است. امکانات امنیتیِ نرم‌افزاری/سخت‌افزاری (بیت‌های BP/TB/SEC، /WP، /HOLD)، شناسه یکتای 64 بیتی، JEDEC ID، Suspend/Resume برای عملیات پاک/برنامه و SFDP برای کشف خودکار پارامترها، یکپارچه در دسترس‌اند. پکیج SOIC-8 نصب‌سطحی، مونتاژ ساده روی PCB را ممکن می‌سازد و برای بردهای دیجیتال، مودم/روتر، ست‌تاپ‌باکس، میکروکنترلرها و دستگاه‌های قابل‌حمل ایده‌آل است.

ویژگی های اصلی:
ظرفیت: 8Mbit
رابط‌ها: SPI / Dual / Quad تا 104MHz
ولتاژ کاری: 2.7–3.6V، حالت Power-Down <1µA
امنیت و کنترل: /WP، /HOLD، BP/TB/SEC، Security Registers
قابلیت‌ها: Erase/Program Suspend & Resume
بازه دما: −40…+85°C

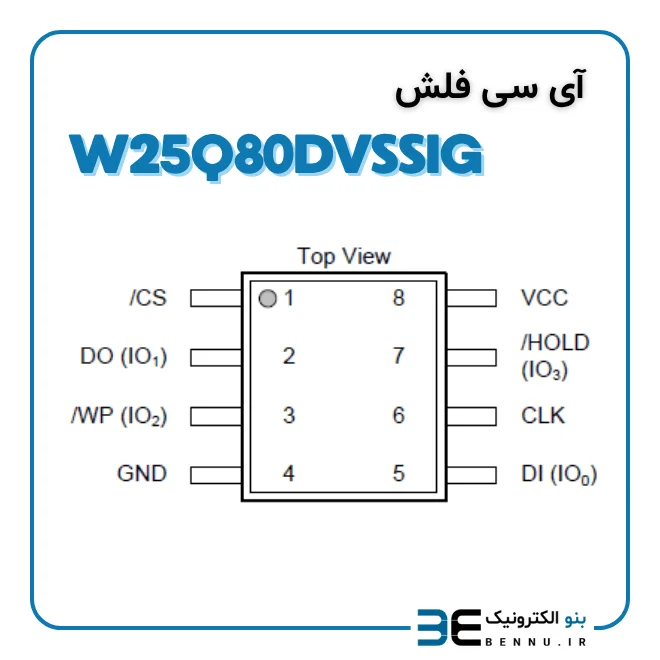

پکیج: SOIC-8
