آی سی CP2102-GMR

آی سی CP2102-GMR یک مبدل USB به UART تک‌تراشه‌ای (Single‑Chip USB‑to‑UART Bridge) است که برای ایجاد ارتباط ساده، پایدار و استاندارد بین دستگاه‌های دارای USB و سیستم‌های مبتنی بر UART طراحی شده است. این آی‌سی به دلیل یکپارچه‌سازی بسیاری از بخش‌های موردنیاز در داخل تراشه، طراحی سخت‌افزار را بسیار ساده‌تر کرده و نیاز به قطعات جانبی را به حداقل می‌رساند؛ به همین دلیل یکی از پرکاربردترین ICها در طراحی رابط‌های ارتباطی سریال در پروژه‌های الکترونیکی و محصولات صنعتی محسوب می‌شود.

CP2102‑GMR از استاندارد USB 2.0 با سرعت Full‑Speed (12 Mbps) پشتیبانی می‌کند و در سمت UART امکان انتقال داده با نرخ 300 بیت بر ثانیه تا 1 مگابیت بر ثانیه را فراهم می‌سازد. این آی‌سی از قالب‌های مختلف داده شامل 5، 6، 7 و 8 بیت داده، بیت توقف 1، 1.5 و 2 و انواع Parity پشتیبانی می‌کند و همچنین سیگنال‌های کامل کنترل مودم و Handshaking را در اختیار طراح قرار می‌دهد.

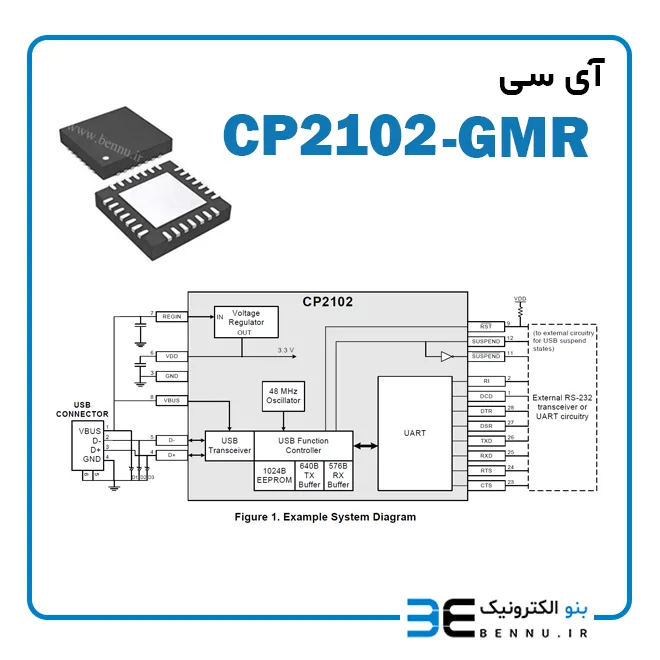

در داخل این تراشه بخش‌های مهمی به صورت مجتمع قرار گرفته‌اند؛ از جمله USB Transceiver داخلی (بدون نیاز به مقاومت خارجی)، نوسان‌ساز داخلی بدون نیاز به کریستال خارجی، EEPROM داخلی با ظرفیت 1024 بایت برای ذخیره اطلاعاتی مانند VID، PID، شماره سریال و مشخصات محصول، همچنین مدار Reset هنگام روشن شدن (Power‑On Reset) و رگولاتور ولتاژ داخلی 3.3 ولت. این یکپارچگی باعث کاهش پیچیدگی طراحی و افزایش اطمینان عملکرد مدار می‌شود.

این آی‌سی در پکیج 28 پایه QFN با ابعاد 5×5 میلی‌متر عرضه شده و برای مونتاژ SMD/SMT روی بردهای فشرده بسیار مناسب است. همچنین در بازه دمای کاری ‎−40 تا +85 درجه سانتی‌گراد عملکرد پایدار دارد و می‌تواند هم در حالت Self‑Powered با ولتاژ 3.0 تا 3.6 ولت و هم در حالت USB Bus‑Powered با ولتاژ 4.0 تا 5.25 ولت استفاده شود.

وجود درایورهای Virtual COM Port و USBXpress برای سیستم‌عامل‌هایی مانند Windows، Linux و Mac OS باعث می‌شود این آی‌سی به‌راحتی در سیستم به عنوان یک پورت سریال مجازی (Virtual COM Port) شناسایی شود. به همین دلیل CP2102‑GMR در کاربردهایی مانند مبدل USB به سریال، ارتباط میکروکنترلر با کامپیوتر، کابل‌های ارتباطی USB، ارتقای دستگاه‌های قدیمی RS‑232 به USB و تجهیزات Embedded بسیار مورد استفاده قرار می‌گیرد.

نوع: مبدل USB به UART تک‌تراشه‌ای (USB‑to‑UART Bridge)
استاندارد: USB 2.0 با سرعت Full‑Speed (12 Mbps)
رابط ارتباطی: UART
نرخ انتقال داده UART: از 300 بیت بر ثانیه تا 1 مگابیت بر ثانیه

قالب داده UART:
5، 6، 7 یا 8 بیت داده
بیت توقف 1، 1.5 یا 2

بافرهای داخلی:
بافر دریافت (RX): 576 بایت
بافر ارسال (TX): 640 بایت

پشتیبانی از Handshaking سخت‌افزاری یا X‑On/X‑Off
حافظه EEPROM داخلی: 1024 بایت
دارای USB Transceiver داخلی (بدون نیاز به مقاومت خارجی)
دارای نوسان‌ساز داخلی (بدون نیاز به کریستال)
دارای رگولاتور داخلی 3.3 ولت
دارای مدار Power‑On Reset داخلی
ولتاژ تغذیه در حالت Self‑Powered: 3.0 تا 3.6 ولت
ولتاژ تغذیه در حالت USB Bus‑Powered: 4.0 تا 5.25 ولت
پکیج: 28‑QFN با ابعاد 5×5 میلی‌متر
نوع نصب: SMD / SMT
دمای کاری: ‎−40°C تا ‎+85°C
