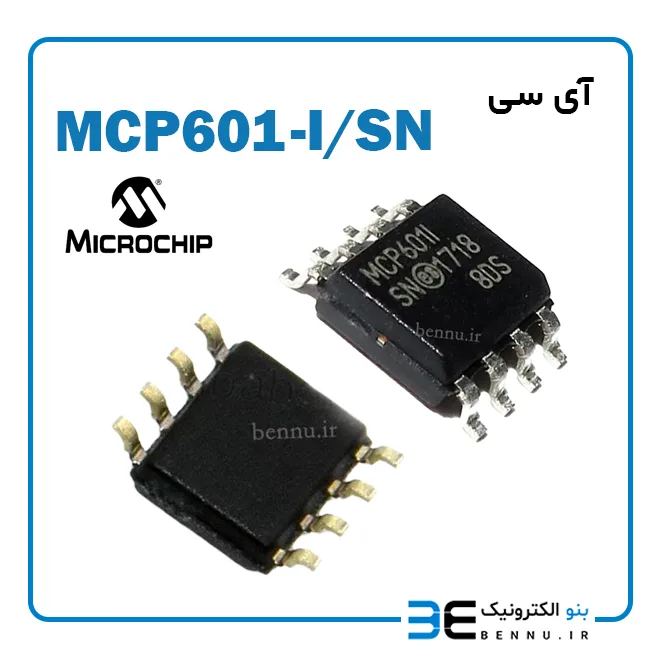

آی سی OPAMP تک تغذیه MCP601-I/SN اورجینال

آی سی OPAMP تک تغذیه MCP601-I/SN اورجینال شرکت Microchip یک تقویت‌کننده عملیاتی CMOS کم‌مصرف از خانواده MCP601/2/3/4 است که برای کار با تغذیه تکی 2.7V تا 5.5V و مدارهای باتری‌خور، تجهیزات قابل‌حمل، درایور ADC و فیلترهای آنالوگ طراحی شده است. Gain Bandwidth Product این آپ‌امپ حدود 2.8MHz (typ.) است که آن را برای کاربردهای عمومی، فیلترهای فعال، تقویت سیگنال سنسورها و پیش‌تقویت‌کننده‌ها مناسب می‌کند. خروجی MCP601 Rail-to-Rail است و امکان نوسان خروجی تا نزدیکی ریل‌های تغذیه را فراهم می‌کند؛ همچنین رنج ورودی، سطح زمین (0V) را شامل می‌شود و تا حدود 0.3V زیر زمین هم قابل استفاده است که برای مدارهای تک‌تغذیه بسیار کاربردی است.

این آی‌سی در پکیج‌های مختلف عرضه می‌شود که کد MCP601‑I/SN مشخصاً به نسخه SOIC‑8 با رنج دمایی صنعتی (‑40°C تا +85°C) اشاره دارد. مصرف توان پایین، تغذیه گسترده 2.7 تا 5.5 ولت و خروجی Rail‑to‑Rail، MCP601-I/SN را به گزینه‌ای مناسب برای تجهیزات قابل‌حمل، رابط سنسور، سیستم‌های Data Acquisition و مدارهای آنالوگ عمومی تبدیل می‌کند.

ویژگی های اصلی:

نوع: Single CMOS Operational Amplifier (Op-Amp)
تعداد کانال: 1
ولتاژ تغذیه (Min): 2.7V
ولتاژ تغذیه (Max): 5.5V
جریان سکون (هر کانال، typ.): 230µA
Gain Bandwidth Product (typ.): 2.8MHz
پایداری: Unity-Gain Stable
رنج ورودی: شامل Ground، تا حدود 0.3V زیر زمین
رنج خروجی: Rail-to-Rail Output Swing
محدوده دمای کاری (Industrial -I): ‎-40°C تا ‎+85°C
کاربردها: درایور ADC، فیلتر آنالوگ، تقویت‌کننده سنسور، فوتودیود پری‌امپ، تجهیزات قابل‌حمل
نصب: SMD/SMT
پکیج: SOIC-8
