کریستال 4.8970mhz فرکانس 315 مگاهرتز

کریستال 4.8970mhz فرکانس 315 مگاهرتز پکیج SMD HC/49US مدل ABLS یک کریستال فرکانس ثابت دقیق و قابل‌اعتماد از سری ABLS – HC/49US SMD Low Profile است که برای استفاده در مدارهای دیجیتال و مخابراتی طراحی شده است. این کریستال برای تبدیل فرکانس و تولید کلاک پایدار در گیرنده‌ها و فرستنده‌های 315MHz Wireless، میکروکنترلرها، مودم‌ها، میکروپروسسورها و انواع بردهای الکترونیکی عمومی بسیار مناسب است.

فرکانس نامی این کریستال 4.8970MHz بوده و با تلرانس فرکانسی 20ppm و پایداری فرکانس 20ppm عرضه می‌شود؛ بنابراین در کاربردهایی که نیاز به دقت زمانی و ثبات فرکانس در بازه طولانی دارند، عملکرد مطمئن و کم‌خطایی ارائه می‌دهد. ظرفیت بار 20pF و مقدار ESR حدود 60Ω (مطابق مشخصات محصول) باعث می‌شود این کریستال در مدارهای زمان‌بندی، کلاک و فیلترهای فرکانسی، نوسان پایدار و قابل تکراری ایجاد کند و از لغزش فرکانسی ناخواسته جلوگیری شود.

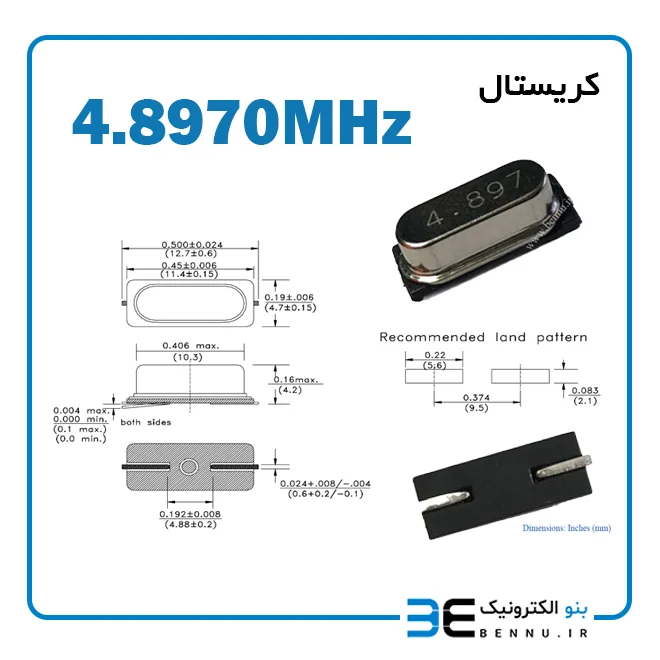

بدنه SMD HC/49US با ابعاد تقریبی 11.4×4.7×4.2 میلی‌متر، این کریستال را برای استفاده روی بردهای فشرده و خطوط تولید Surface Mount ایده‌آل می‌کند. این مدل برای نصب سطحی (Surface Mount) طراحی شده و کاملاً Suitable for RoHS reflow است؛ بنابراین در تولید انبوه با فرآیند لحیم‌کاری ریفلو بدون مشکل قابل استفاده بوده و با الزامات RoHS سازگار است. محدوده دمای کاری -40 تا +85 درجه سانتی‌گراد امکان استفاده از این کریستال را در تجهیزات صنعتی، محیط‌های بیرونی و سیستم‌های قابل‌حمل فراهم می‌سازد.

به‌دلیل ویژگی‌هایی مانند گیرایی فرکانس بالا، پایداری مناسب، ابعاد HC-49 SMD و سازگاری با کاربردهای بی‌سیم، کریستال 4.8970MHz انتخابی مطمئن برای طراحان مدار، تعمیرکاران و تولیدکنندگان تجهیزات الکترونیک است؛ خصوصاً در پروژه‌هایی که با فرکانس 315MHz RF و سیستم‌های Wireless سروکار دارند.

ویژگی‌های اصلی:
نوع: کریستال MHz (MHz Crystal)
فرکانس نامی: 4.8970MHz
تلرانس فرکانس (Frequency Tolerance): 20ppm
پایداری فرکانس (Frequency Stability): 20ppm
ظرفیت بار (Load Capacitance): 20pF
ESR: حدود 60Ω
نوع پکیج: HC-49 SMD Low Profile، سری ABLS
نوع نصب: Surface Mount (SMD)، مناسب برای RoHS reflow
طول: 11.4mm
عرض: 4.7mm
ارتفاع: 4.2mm
دمای کاری: از -40°C تا +85°C
پکیج: SMD HC/49US (Low Profile) مدل ABLS
کاربردها: Computers، Modems، Microprocessors، Wireless Applications
