آی سی درایو نمایشگر FT800Q

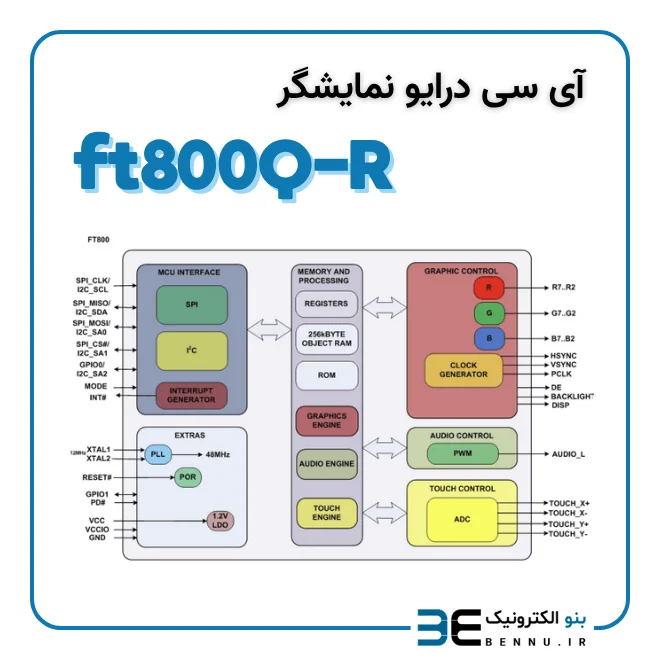

آی سی درایو نمایشگر FT800Q از EVE (Embedded Video Engine) یک کنترلر یکپارچه برای ساخت رابط کاربری گرافیکی باکیفیت است. این تراشه با رویکرد «شی‌ء‌گرا» کار ساخت ویجت‌ها و ترسیم اشیای گرافیکی را ساده می‌کند و هم‌زمان سه بخش نمایشگر، تاچ مقاومتی 4 سیمه و صدای مونو را در یک چیپ پوشش می‌دهد؛ نتیجه، کاهش BOM، طراحی سریع‌تر و رابطی روان‌تر است. خروجی موازی RGB 6:6:6 با دیتر 2-بیتی، رزولوشن‌های متداول QVGA/WQVGA و به‌صورت قابل تنظیم تا 512×512 را پشتیبانی می‌کند؛ تایمینگ‌های HSYNC/VSYNC و DE نیز برنامه‌پذیرند تا با نمایشگرهای مختلف سازگار شوید. ارتباط با میزبان از طریق SPI تا 30MHz یا I²C تا 3.4MHz انجام می‌شود و به Frame Buffer خارجی نیاز نیست؛ رندرینگ خط به خط داخلی بار پردازش را از دوش MCU برمی‌دارد. برای نور پس‌زمینه، خروجی PWM در نظر گرفته شده و خروجی AUDIO_L صدای مونو را فراهم می‌کند.
از منظر مصرف و سازگاری، FT800 دارای حالت‌های خواب/استندبای با جریان بسیار کم (اکتیو تیپیک ~24mA و خواب ~250µA)، دامنه دمای کاری −40 تا +85°C، ورودی/خروجی 1.8 تا 3.3V (پین‌های RGB روی 3.3V) و اسیلاتور 12MHz با PLL داخلی (48/36MHz) است. پکیج VQFN-48 (7×7×0.9mm) RoHS، برای تولید انبوه با Tape-&-Reel عرضه می‌شود. اگر به‌دنبال درایور نمایشگر SPI/I²C با تاچ و صدا، مناسب HMI صنعتی، ابزار اندازه‌گیری، POS، لوازم خانگی هوشمند و پنل‌های کاربری هستید، FT800Q-R انتخابی مطمئن و اقتصادی است.

برند: FTDI
پکیج: VQFN-48 RoHS
رزولوشن نمایشگر: تا 512×512 پیکسل
خروجی: RGB 6:6:6 (۲۶۲هزار رنگ)
رابط میزبان: SPI تا ~30MHz یا I²C تا ~3.4MHz
نور پس‌زمینه: خروجی PWM برای بک‌لایت
صوت: مونو؛ پخش PCM/ADPCM/µ-Law تا 48kHz
سطوح I/O: 1.8–3.3V (پین‌های RGB روی 3.3V)
بازه دما: −40…+85°C، مناسب محیط‌های صنعتی سبک
