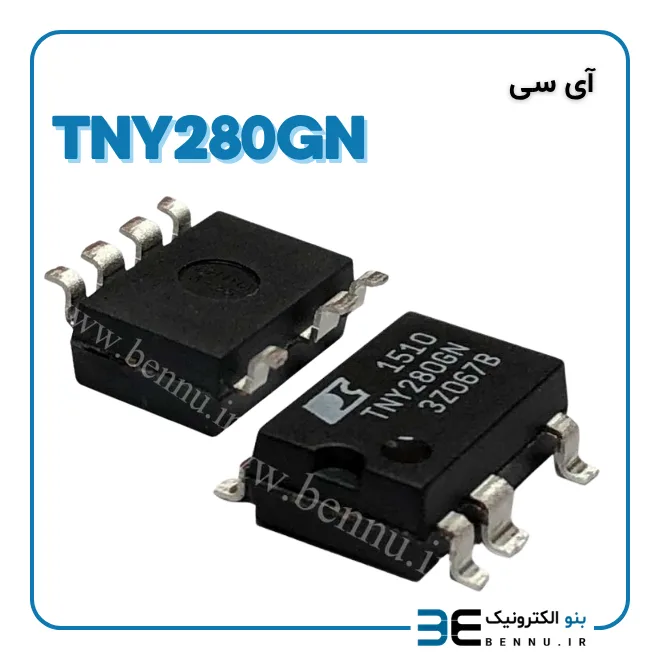

آی سی TNY280GN

آی سی TNY280GN یکی از اعضای خانواده TinySwitch-III از شرکت Power Integrations و یک سوییچ آفلاین ۲۰ واتی با پکیج SMD-8C است که برای طراحی منابع تغذیه سوییچینگ (Switching Power Supply) به کار می‌رود. این قطعه یک ماسفت قدرت ۷۰۰ ولتی، اسیلاتور، منبع جریان فشارقوی کلیدخورده، مدار محدودکننده جریان با قابلیت انتخاب توسط کاربر و مدار حفاظت حرارتی را در یک پکیج واحد ترکیب کرده است. کنترل ON/OFF ساده در این آی سی، نیاز به جبران‌سازی حلقه را از بین می‌برد و طراحی را ساده‌تر و کم‌هزینه‌تر می‌کند.

از مهم‌ترین مزیت‌های آی سی TNY280GN می‌توان به انعطاف‌پذیری در انتخاب سطح جریان محدودکننده اشاره کرد. با تغییر مقدار خازن پایه BP/M، طراح می‌تواند بدون تغییر در سایر بخش‌های مدار، سطح جریان را متناسب با نیاز پروژه انتخاب کند. جریان بالاتر توان پیک یا توان پیوسته در طرح‌های Open Frame را افزایش می‌دهد و جریان پایین‌تر بازدهی را در آداپتورها و شارژرهای محصور بهبود می‌بخشد. همچنین این آی سی خودتغذیه است و به سیم‌پیچ بایاس و قطعات جانبی آن نیاز ندارد. نوسان فرکانسی (Frequency Jitter) نیز به کاهش هزینه فیلتر EMI کمک می‌کند و پایه‌های SOURCE به‌صورت الکتریکی کم‌نویز طراحی شده‌اند.

در بخش ایمنی و پایداری، TNY280GN مجهز به حفاظت حرارتی دقیق با بازیابی خودکار است و نیازی به ریست دستی ندارد. قابلیت Auto-Restart بهبودیافته، توان خروجی را در شرایط اتصال کوتاه و حلقه باز به کمتر از ۳٪ توان حداکثر محدود می‌کند. همچنین حفاظت اضافه‌ولتاژ خروجی با زنر اختیاری، تشخیص افت ولتاژ ورودی با یک مقاومت اختیاری و فاصله خزشی (Creepage) افزایش‌یافته بین پایه DRAIN و سایر پایه‌ها، قابلیت اطمینان محصول را در شرایط واقعی بهره‌برداری بالا می‌برد.

این آی سی با فناوری EcoSmart، استانداردهای جهانی بازدهی انرژی را به‌سادگی برآورده می‌کند. مصرف بی‌باری (No-load) آن بدون سیم‌پیچ بایاس کمتر از ۱۵۰ میلی‌وات و با سیم‌پیچ بایاس کمتر از ۵۰ میلی‌وات در ۲۶۵ ولت AC است. کاربردهای آن شامل شارژر و آداپتور گوشی‌های همراه و بی‌سیم، PDA، دوربین دیجیتال، پخش‌کننده‌های MP3 و صوتی قابل حمل، ریش‌تراش، تغذیه PC Standby، منبع تغذیه کمکی، دیجیتال‌ریسیور و دستگاه‌های DVD/PVR، لوازم خانگی، سیستم‌های صنعتی و تجهیزات اندازه‌گیری است. برای خرید آی سی TNY280GN اورجینال و باکیفیت، می‌توانید این محصول را برای پروژه‌های تعمیراتی و طراحی تغذیه سوییچینگ تهیه کنید.

ویژگی های اصلی

سازنده: Power Integrations (خانواده TinySwitch-III)
پکیج: SMD-8C (G Package)
توان خروجی پیوسته در آداپتور (۲۳۰ VAC ±۱۵٪): ۲۰ وات
توان خروجی پیوسته در آداپتور (۸۵ تا ۲۶۵ VAC): ۱۴ وات
توان Peak یا Open Frame (۲۳۰ VAC ±۱۵٪): ۳۶.۵ وات
توان Peak یا Open Frame (۸۵ تا ۲۶۵ VAC): ۲۸.۵ وات
ولتاژ شکست MOSFET داخلی (BVDSS): ۷۰۰ ولت
فرکانس سوئیچینگ (میانگین): ۱۳۲ کیلوهرتز
Frequency Jitter: ۸ کیلوهرتز (Peak-to-Peak)
Current Limit استاندارد (خازن BP/M برابر ۰.۱ µF): ۷۵۰ میلی‌آمپر (Typ)
Current Limit کاهش‌یافته (خازن BP/M برابر ۱ µF): ۶۵۰ میلی‌آمپر (Typ)
Current Limit افزایش‌یافته (خازن BP/M برابر ۱۰ µF): ۸۵۰ میلی‌آمپر (Typ)
RDS(ON) در ۲۵ درجه سانتی‌گراد: ۲.۶ اهم (Typ)
DCMAX: ۶۵٪ (Typ)
کنترل ON/OFF بدون نیاز به loop compensation
Self-biased: بدون نیاز به سیم‌پیچ Bias
مصرف No-load: کمتر از ۱۵۰ mW (بدون Bias) و کمتر از ۵۰ mW (با Bias) در ۲۶۵ VAC
Thermal Shutdown با هیسترزیس و بازیابی خودکار
Auto-Restart: توان کمتر از ۳٪ حداکثر توان در اتصال کوتاه و open loop
حفاظت اضافه‌ولتاژ خروجی با Zener اختیاری
تشخیص افت ولتاژ ورودی (Line Under-voltage) با یک مقاومت اختیاری
ON-time Extension برای کاهش ظرفیت خازن ورودی
پایه‌های SOURCE کم‌نویز و مناسب برای خنک‌کاری از طریق PCB
Creepage بیشتر بین DRAIN و سایر پایه‌ها
پوشش لید: مطابق RoHS و بدون هالوژن (Halogen Free)
