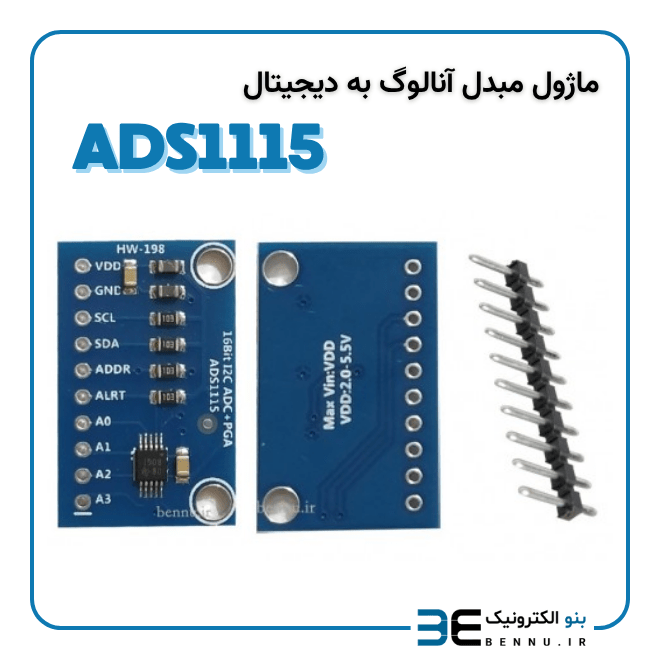

ماژول مبدل آنالوگ به دیجیتال 16 بیتی ADS1115

ماژول مبدل آنالوگ به دیجیتال 16 بیتی ADS1115 یک ماژول برای اندازه‌گیری دقیق و کم‌مصرف است. این ماژول بر پایه‌ی A/D Converter 16-بیتی طراحی شده و با داشتن 4 کانال ورودی به‌همراه Multiplexer داخلی، هم اندازه‌گیری Single-Ended و هم Differential را پوشش می‌دهد. وجود ولتاژ مرجع داخلی و اسیلاتور داخلی، یکپارچگی طراحی را بالا می‌برد و بی‌نیاز از قطعات جانبی حجیم می‌کند؛ به همین دلیل ادغام آن روی بردهای فشرده بسیار ساده است. نرخ نمونه‌برداری 860 Samples-Per-Second برای طیف وسیعی از سنسورها (دما، فشار، جریان، ولتاژ و…) پاسخ‌گوی نیاز است و Comparator داخلی امکان تعریف حد آستانه و اعلان سریع تغییرات را فراهم می‌کند؛ قابلیتی که برای هشدار، قطع/وصل و Trigger نرم‌افزاری بسیار کاربردی است.
رابط Serial این ماژول، اتصال به انواع میکروکنترلرها و سیستم‌های تعبیه‌شده را ساده می‌کند و جریان مصرفی 150 µA آن، استفاده در دستگاه‌های باتری‌خور و Data-Loggerها را به‌صرفه می‌سازد. این مجموعه مشخصات، ماژول ADS1115 را برای پروژه‌های صنعتی سبک، آزمایشگاهی، آموزشی، اتوماسیون، سیستم‌های پایش و اندازه‌گیری دقیق به گزینه‌ای قابل اتکا تبدیل می‌کند.

ویژگی های اصلی:
دقت (Resolution): 16 bit
نرخ نمونه‌برداری (Sample Rate): 860 SPS
کانال‌ها (Input Channels): 4 ورودی با Multiplexer (Single-Ended / Differential)
رابط داده (Data Interface): Serial
جریان مصرفی (Supply Current): 150 µA
پکیج آی‌سی (Case Style): MSOP-10
پین‌ها (Pins): 10
RoHS: بله
