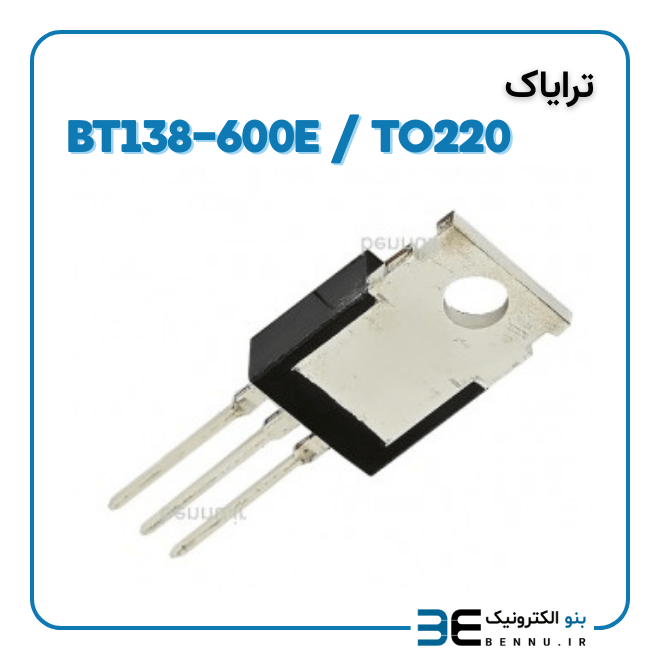

ترایاک BT138-600E پکیج TO220

ترایاک BT138-600E پکیج TO220 یک 4Q Triac با گِیت حساس است که برای سوییچینگ دوسویه و کنترل فاز در مدارهای AC طراحی شده است. اگر درایورهای ساده یا حتی microcontroller/logic IC دارید، این ترایاک با نیاز به جریان تریگر پایین، به‌راحتی راه می‌افتد و هزینه و پیچیدگی مدار تحریک را کم می‌کند. ولتاژ بلاکینگ 600 ولت و جریان RMS تا 12 آمپر، آن را برای دیمرهای روشنایی، کنترل دور موتور تک‌فاز، هیترهای صنعتی و سوییچینگ عمومی مناسب می‌سازد. ساختار planar passivated پایداری ولتاژی و اطمینان‌پذیری بلندمدت را تقویت کرده و تریگر چهار ربع (Triggering in all four quadrants) کنترل انعطاف‌پذیر را ممکن می‌کند. اگر به‌دنبال قطعه‌ای مطمئن، خوش‌راه‌انداز و اقتصادی برای پروژه‌های AC هستید، BT138-600E گزینه‌ای استاندارد است.

ویژگی های اصلی
نوع: 4Q Triac
VDRM: 600 V
IT(RMS): 12 A
ITSM: 95 A @ 20 ms (50 Hz)
dV/dt(off): 150 V/µs @ 125 °C
IGT (typ): 2.5–11 mA
VT(on): 1.4 V (typ) @ IT=15 A
دمای اتصال مجاز (Tj): تا 125 °C
پایه‌ها: T1 / T2 / G

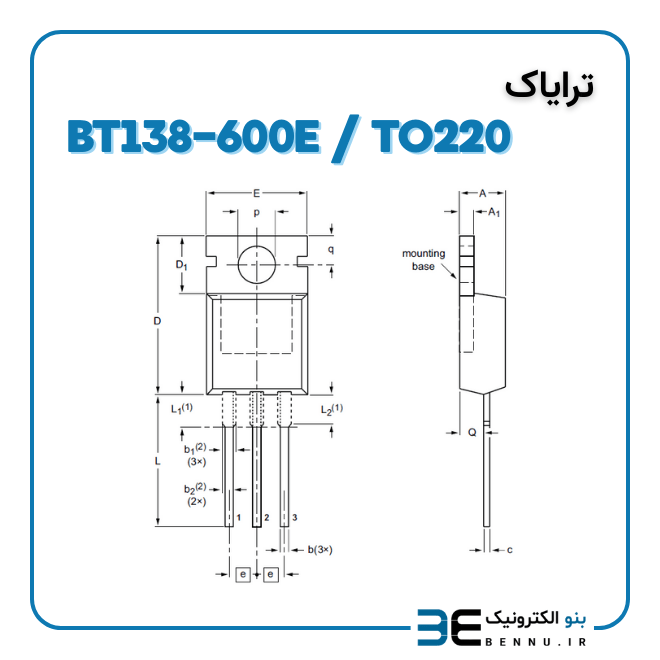

پکیج: TO-220AB (SOT-78)
نصب: Through-Hole
